Broadcom HBA 9502-16i
SKU :
Principales Caractéristiques
Description du produit

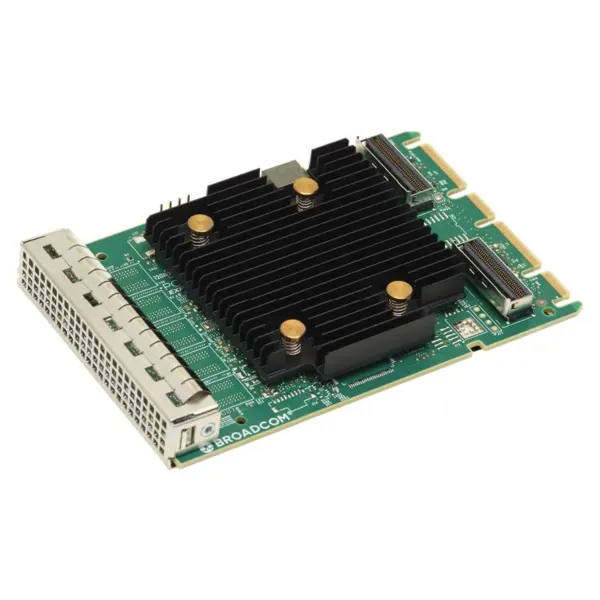

L'adaptateur Broadcom HBA 9502-16i (SKU 05-50137-02) est un contrôleur de stockage haute performance conçu pour l'écosystème Open Compute Project au format OCP 3.0 NIC Small Form Factor (SFF). Reposant sur le processeur d'E/S Broadcom SAS3816, ce dispositif offre seize ports internes et une interface hôte x8 PCIe Gen 4.0. Son intégration en emplacement OCP 3.0 permet de libérer des connecteurs PCIe standards pour d'autres extensions matérielles, optimisant ainsi la densité des serveurs modernes. Ce matériel est le premier de sa catégorie à proposer une interface de stockage PCIe Gen 4.0, doublant la bande passante disponible par rapport aux générations précédentes.
Les performances matérielles du HBA 9502-16i sont dimensionnées pour les flux de données massifs avec un débit séquentiel maximal de 13 700 MB/s en lecture séquentielle. La puissance de traitement transactionnel atteint 3 000 000 d'IOPS en lecture aléatoire 4K (JBOD), garantissant une latence minimale pour les charges de travail critiques. L'adaptateur communique avec le processeur via une interface x8 PCIe Gen 4.0, supportant des taux de transfert allant jusqu'à 16,0 GT/s par ligne. La consommation électrique typique est de 9W, ce qui positionne cet adaptateur dans le Tier 5 de la spécification thermique OCP, assurant une efficacité énergétique rigoureuse pour les déploiements en cloud computing.
L'architecture technique s'appuie sur la technologie Broadcom Tri-Mode SerDes, qui autorise le fonctionnement concurrent de périphériques NVMe, SAS et SATA sur un contrôleur unique. L'adaptateur négocie automatiquement les protocoles et les vitesses de transfert, assurant une interopérabilité sans couture entre les disques SAS 12Gb/s, SATA 6Gb/s et NVMe PCIe Gen 4.0. Cette polyvalence permet une transition technologique transparente vers le NVMe sans modification structurelle majeure des infrastructures de fond de panier. Les deux connecteurs SFF-8654 orientés verticalement respectent le brochage SFF-9402 pour une compatibilité stricte avec les standards industriels.
La sécurité du micrologiciel est assurée par un mécanisme de Hardware Secure Boot intégré au silicium du contrôleur. Ce dispositif s'appuie sur une ROM de démarrage interne qui établit une racine de confiance matérielle (RoT) pour valider l'authenticité du code avant toute exécution. Une chaîne de confiance (CoT) est ensuite établie avec les images de micrologiciel successives signées par Broadcom, garantissant que seul un code autorisé et non altéré peut s'exécuter sur l'adaptateur. Cette protection est essentielle pour prévenir les risques liés aux codes malveillants ou aux firmwares contrefaits dans les environnements serveurs exposés.
Le Broadcom HBA 9502-16i est certifié pour les environnements serveurs d'entreprise et les applications de stockage externe. Il offre une flexibilité de déploiement pour le cloud computing en supportant la gestion de baies universelles (UBM / SFF-TA-1005). Sa compatibilité logicielle est étendue aux systèmes d'exploitation Microsoft Windows, VMware vSphere/ESXi, Red Hat Enterprise Linux, SuSE Linux, Ubuntu, Citrix XenServer, CentOS, Debian, Oracle Enterprise Linux, Fedora et FreeBSD. La gestion est centralisée par les utilitaires LSI Storage Authority (LSA), StorCLI pour la ligne de commande et l'interface HII basée sur l'UEFI.
La fiabilité opérationnelle de l'adaptateur est garantie dans une plage de température allant de 0 degré Celsius à 55 degrés Celsius. Les dimensions physiques de 115,00 mm par 76,00 mm avec une tolérance de 0,13 mm assurent une insertion précise dans les châssis conformes au format OCP 3.0 NIC SFF. Le produit répond aux certifications réglementaires internationales, notamment la FCC Part 15 Class B, ICES-003, VCCI et les normes de sécurité EN/IEC/UL 60950. Respectant les directives environnementales RoHS et WEEE, cet adaptateur constitue une solution de connectivité de stockage pérenne pour les infrastructures informatiques mondiales.
