Broadcom HBA 9500-16i
SKU :
Référence Fabricant :
HBA 9500-16i
Principales Caractéristiques
Description du produit

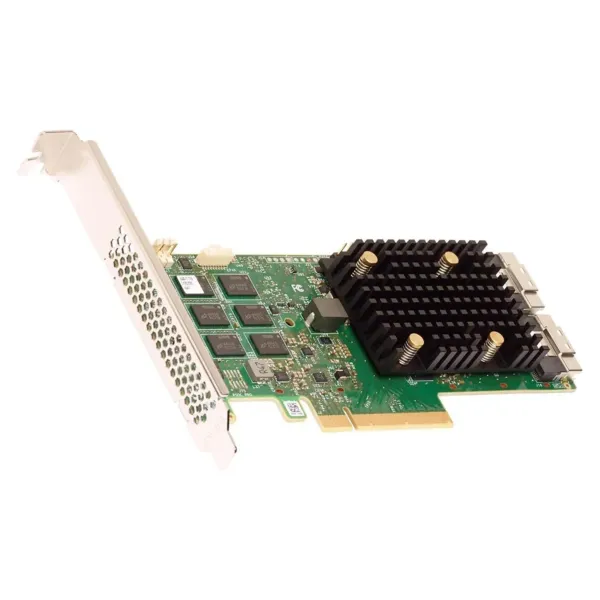

L'adaptateur Broadcom HBA 9500-16i (SKU 05-50077-02) appartient à la série 9500 de contrôleurs Tri-Mode 12Gb/s SAS/SATA/PCIe Gen 4.0. Basé sur le processeur d'E/S Broadcom SAS3816, ce dispositif est conçu pour fournir aux infrastructures de serveurs OEM et aux centres de données une flexibilité de conception accrue. Il constitue la première gamme d'adaptateurs HBA à proposer simultanément des interfaces hôte et de stockage PCIe Gen 4.0. L'adoption du PCIe Gen 4.0 permet de doubler la bande passante par rapport aux générations précédentes tout en augmentant les capacités d'IOPS de 75%.
Le matériel intègre une interface hôte x8 PCIe Gen 4.0, rétrocompatible avec les configurations de lignes x8, x4, x2 et x1, assurant des transferts de données jusqu'à 16,0 GT/s par voie. La connectivité repose sur deux connecteurs internes x8 SFF-8654 totalisant 16 ports. Les performances de l'adaptateur atteignent 13 700 MB/s en lecture séquentielle et 3 000 000 IOPS en lecture aléatoire. La carte affiche une consommation typique de 8,74W et opère sous des tensions de 12V ±8% et 3.3V ±9%. Les dimensions physiques sont de 155,52 mm par 68,77 mm avec une sortie de câble optimisée pour l'intégration en châssis.
La technologie Tri-Mode SerDes intégrée permet l'opération de disques NVMe, SAS ou SATA dans une baie de disque unique. L'adaptateur négocie automatiquement les protocoles et les vitesses pour assurer un fonctionnement concurrent des trois types de stockage. Cette capacité offre une méthode non disruptive pour faire évoluer les infrastructures existantes en permettant l'utilisation du NVMe sans modification des configurations système majeures. L'interface est conforme au standard SFF-9402 pour le brochage des connecteurs et supporte les spécifications SFF-TA-1001 (U.3).
La sécurité du système est maintenue par un dispositif de Hardware Secure Boot qui n'autorise que l'exécution de micrologiciels authentifiés. La racine de confiance (RoT) établie par la ROM de démarrage interne construit une chaîne de confiance (CoT) avec les images successives du micrologiciel. Broadcom fournit des images signées, rendant ce processus transparent pour l'utilisateur final tout en prévenant l'exécution de firmware contrefait ou falsifié. Le support logiciel inclut Microsoft Windows, VMware vSphere/ESXi et de multiples distributions Linux telles que Red Hat, SuSE, Ubuntu, CentOS et Debian.
Cet adaptateur est destiné aux applications exigeant une haute densité de ports en connexion directe, notamment pour les bases de données d'entreprise, les applications analytiques et l'imagerie médicale. Il répond également aux besoins des environnements de médias et du cloud computing. Sa capacité d'adressage permet de gérer jusqu'à 1024 périphériques SAS/SATA et jusqu'à 32 périphériques NVMe. L'intégration de la gestion Universal Backplane Management (UBM) selon la norme SFF-TA-1005 permet une administration globale et standardisée des baies multi-protocoles.
La fiabilité du HBA 9500-16i est attestée par un MTBF supérieur à 5 000 000 d'heures à 40°C. L'administration de l'adaptateur s'effectue via les utilitaires LSI Storage Authority (LSA), StorCLI et l'interface HII (UEFI). Le produit bénéficie d'une garantie matérielle de 3 ans et respecte les certifications réglementaires internationales, incluant FCC Part 15 Class B, CE, VCCI et les normes de sécurité EN/IEC/UL 60950. Cette combinaison de performance et de conformité aux standards industriels assure une pérennité technologique pour les déploiements de serveurs de nouvelle génération.
