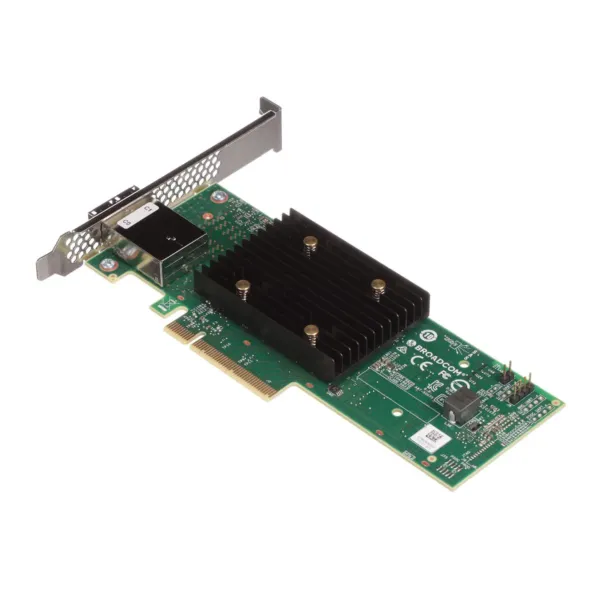

Broadcom HBA 9500-8e
SKU :
Référence Fabricant :
HBA 9500-8e
Principales Caractéristiques
Description du produit
L'adaptateur Broadcom HBA 9500-16e (SKU 05-50075-00) appartient à la série 9500 de contrôleurs Tri-Mode 12Gb/s SAS/SATA/PCIe Gen 4.0. Basé sur le processeur d'E/S Broadcom SAS3816, ce dispositif fournit aux infrastructures de serveurs et aux centres de données une connectivité externe haute performance. Il s'agit d'un adaptateur de stockage offrant à la fois des interfaces hôte et de stockage PCIe Gen 4.0. Cette architecture permet de doubler la bande passante disponible par rapport aux générations précédentes tout en augmentant les capacités de traitement transactionnel de 75%.
L'interface matérielle s'appuie sur un bus x8 PCIe Gen 4.0, rétrocompatible avec les configurations x8, x4, x2 et x1, délivrant un taux de transfert de 16,0 GT/s par ligne en mode full duplex. La connectivité externe est assurée par quatre connecteurs SFF-8644 totalisant 16 ports. Les performances brutes mesurées atteignent 13 700 MB/s en lecture séquentielle et 3 000 000 d'IOPS en lecture aléatoire. L'adaptateur affiche une consommation électrique typique de 8,5W et opère sous des tensions de 12V ±8% et 3.3V ±9%. Ses dimensions physiques sont de 167,65 mm par 68,77 mm.
Le cœur technologique de l'adaptateur repose sur le Tri-Mode SerDes de Broadcom, permettant le fonctionnement de disques NVMe, SAS ou SATA dans une baie de disque unique. Le contrôleur négocie automatiquement les protocoles et les vitesses pour assurer un service concurrent des trois types de stockage. Cette flexibilité permet d'étendre les capacités de stockage au-delà du châssis en intégrant du NVMe sans modification majeure des configurations système existantes. L'interface de stockage supporte le SAS 12Gb/s, le SATA 6Gb/s et le PCIe Gen 4.0 pour le protocole NVMe.
La sécurité du micrologiciel est assurée par un mécanisme de Hardware Secure Boot. Une ROM de démarrage interne établit une racine de confiance matérielle, laquelle authentifie et construit une chaîne de confiance avec les images de firmware successives. Seuls les micrologiciels signés par Broadcom sont autorisés à s'exécuter, protégeant ainsi l'adaptateur contre l'installation de codes falsifiés ou contrefaits. Côté logiciel, le HBA 9500-16e est compatible avec Microsoft Windows, VMware vSphere/ESXi, Red Hat Enterprise Linux, SuSE Linux, Ubuntu Linux, CentOS, Debian et FreeBSD.
Le Broadcom HBA 9500-16e est destiné aux applications de connectivité externe haute performance telles que les bases de données d'entreprise, les plateformes d'analyse de données, l'imagerie médicale et les infrastructures de médias. Sa capacité d'adressage lui permet de gérer jusqu'à 1024 périphériques SAS/SATA et 32 périphériques NVMe. Il répond aux besoins des solutions de cloud computing exigeant une gestion standardisée du stockage via l'Universal Bay Management (UBM) et la norme SFF-TA-1005. Les utilitaires LSI Storage Authority, StorCLI et l'interface HII assurent le monitoring du contrôleur.
La fiabilité industrielle du produit est confirmée par un temps moyen entre pannes calculé à plus de 5 000 000 d'heures à 40°C. L'adaptateur fonctionne dans des conditions de température allant de 0°C à 55°C avec une tolérance d'humidité de 5% à 90% sans condensation. Il bénéficie d'une garantie matérielle de 3 ans et respecte les certifications réglementaires internationales, notamment la FCC Part 15 Class B, CE, VCCI et les normes de sécurité EN/IEC/UL 60950. La conformité aux directives environnementales RoHS et WEEE garantit une intégration conforme dans les parcs informatiques mondiaux.
Caractéristiques Détaillées
