Broadcom HBA 9500-8i

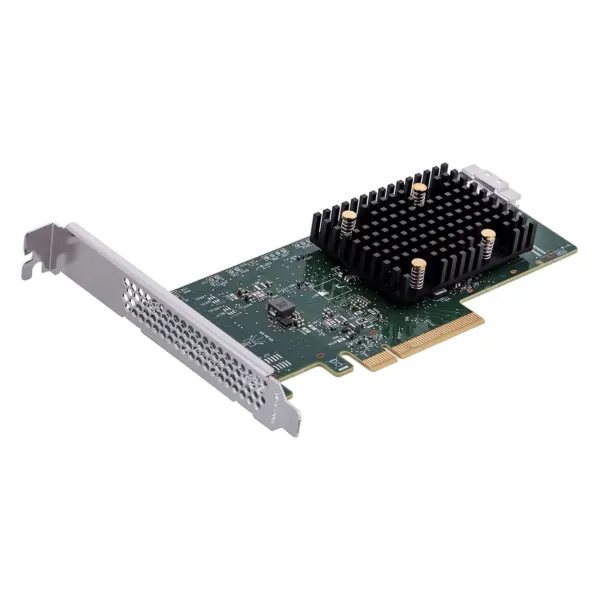

L'adaptateur de stockage Broadcom HBA 9500-8i, identifié sous la référence SKU 05-50075-00, constitue une solution d'interface de stockage de la série 9500 conçue pour les environnements de serveurs OEM et les centres de données exigeant une flexibilité protocolaire étendue. Ce contrôleur repose sur le processeur d'E/S Broadcom SAS3808, intégrant huit lignes PCIe vers les interfaces SAS, SATA et PCIe (NVMe). Il se distingue par l'implémentation simultanée d'une interface hôte PCIe Gen 4.0 et d'une interface de stockage PCIe Gen 4.0, une architecture qui permet de doubler la bande passante théorique par rapport aux générations PCIe 3.0. Cette avancée technologique permet d'éliminer les goulots d'étranglement lors des transferts de données massifs tout en augmentant les performances transactionnelles (IOPS) de 75% par rapport aux contrôleurs de la génération précédente.

Sur le plan des caractéristiques matérielles, le HBA 9500-8i utilise une interface hôte x8 PCIe Gen 4.0 supportant des configurations de lignes x8, x4, x2 et x1, avec un taux de transfert atteignant 16,0 GT/s par ligne. La connectivité interne est assurée par un connecteur haute densité SFF-8654 (x8) permettant le pilotage de 8 ports internes. Les performances mesurées affichent un débit séquentiel maximal de 13 700 MB/s pour des lectures de 256K et une capacité de traitement de 3 millions d'IOPS en lecture aléatoire 4K. La gestion thermique est assurée par un dissipateur passif, tandis que la consommation électrique typique est calibrée à 6,12W. La tolérance de tension est de 12V ±8% et 3.3V ±9%, garantissant une stabilité opérationnelle dans des conditions de charge variables au sein des châssis rackables.

L'avantage technique majeur de cet adaptateur réside dans la technologie Tri-Mode SerDes de Broadcom, qui permet l'exploitation de périphériques NVMe, SAS ou SATA au sein d'une baie de disque unique. Le contrôleur assure une négociation transparente entre les protocoles et les vitesses, permettant une coexistence fluide des trois types de stockage sans interruption des services. Cette architecture offre une trajectoire d'évolution non disruptive pour les infrastructures existantes, permettant aux administrateurs système d'intégrer des disques NVMe performants sans modifier la structure fondamentale du système ou du câblage. L'adaptateur est compatible avec les fonds de panier SFF-8639 (U.2) et suit les spécifications de brochage SFF-9402, assurant une conformité stricte avec les standards de l'industrie pour les déploiements de stockage haute densité.

La sécurité du micrologiciel est gérée par une fonction de Hardware Secure Boot intégrée au silicium du contrôleur. Ce mécanisme utilise une ROM de démarrage interne pour établir une racine de confiance (RoT) matérielle, qui authentifie et construit une chaîne de confiance (CoT) pour chaque image de firmware chargée sur l'adaptateur. Seuls les micrologiciels signés par Broadcom sont autorisés à s'exécuter, interdisant toute tentative de mise à jour avec un code falsifié ou provenant d'une source non autorisée. Cette protection est cruciale pour l'intégrité des données dans les environnements de cloud computing et d'entreprise. En termes de compatibilité logicielle, le HBA 9500-8i supporte un large éventail de systèmes d'exploitation dont Microsoft Windows, VMware vSphere/ESXi, ainsi que les distributions Linux majeures telles que Red Hat, SuSE, Ubuntu, CentOS, Debian, Oracle Enterprise, Fedora et FreeBSD.

Le Broadcom HBA 9500-8i est spécifiquement dimensionné pour les applications de connectivité directe à haute performance comme les bases de données d'entreprise, les plateformes d'analyse de données massives (analytics), l'imagerie médicale et les flux de travail de production média. Son support de la norme SFF-TA-1001 (U.3) permet de simplifier la conception des systèmes en utilisant un type de baie et un connecteur communs pour les dispositifs SAS (x1, x2, x4), SATA et NVMe (x1, x2, x4). Cette standardisation réduit la complexité matérielle et le coût total de possession (TCO) pour les centres de données. L'adaptateur peut adresser un parc de stockage allant jusqu'à 1024 périphériques SAS/SATA via extenseurs et jusqu'à 32 périphériques NVMe en connexion directe ou via switch PCIe, offrant une évolutivité adaptée aux besoins de croissance des volumes de données.

La gestion et le monitoring de l'adaptateur sont assurés par une suite logicielle complète comprenant LSI Storage Authority (LSA), l'interface en ligne de commande StorCLI et l'infrastructure HII (UEFI Human Interface Infrastructure). Ces outils permettent une configuration granulaire et un diagnostic précis de l'état des liaisons et des périphériques. La conformité à la norme Universal Backplane Management (UBM / SFF-TA-1005) assure une administration standardisée des fonds de panier multi-protocoles, facilitant l'intégration dans des écosystèmes serveurs hétérogènes. Avec un MTBF calculé à plus de 5 000 000 d'heures à 40°C et une garantie matérielle de 3 ans, ce contrôleur répond aux exigences de fiabilité les plus strictes. Il est certifié par les organismes réglementaires mondiaux, incluant la FCC, ICES, CE, VCCI et les normes de sécurité EN/IEC/UL 60950, garantissant sa conformité environnementale (RoHS, WEEE) et technique à l'échelle internationale.
