Broadcom SAS 9305-16I
SKU :
Référence Fabricant :
SAS 9305-16I
Principales Caractéristiques
Description du produit

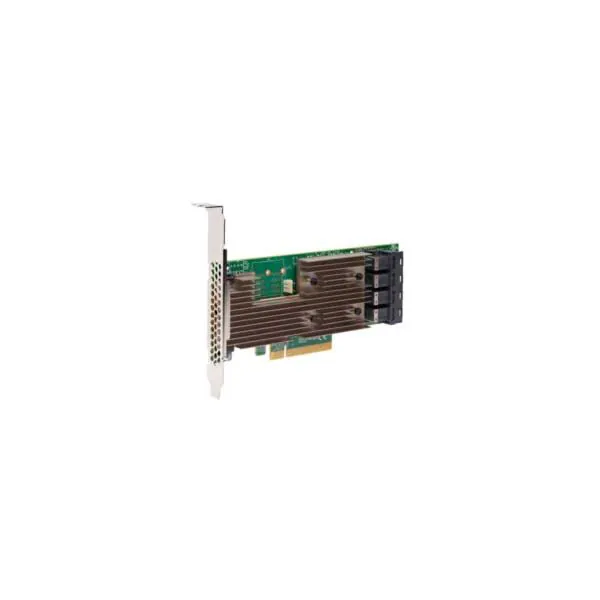

L'adaptateur de bus hôte Broadcom SAS 9305-16i (SKU 05-25703-00) est une solution de connectivité de stockage interne à 16 ports conçue pour les serveurs et appliances de calcul intensif nécessitant une bande passante élevée vers le stockage interne. Ce matériel repose sur le contrôleur d'E/S SAS 3224, qui intègre les avancées technologiques des protocoles SAS 3.0 et PCI Express 3.0. L'objectif technique de cet adaptateur est de fournir une interface pivot pour les serveurs haut de gamme gérant des volumes de données critiques, en assurant une liaison stable et performante vers les baies de disques internes. L'adaptateur s'insère dans les infrastructures modernes où la densité de ports est une contrainte majeure pour l'évolution des capacités de stockage.
...Sur le plan des caractéristiques matérielles, le SAS 9305-16i exploite une interface hôte PCI Express 3.0 à huit lignes (x8). Cette configuration permet des taux de transfert de données en rafale (burst rates) atteignant 8000 MB/s en mode half-duplex sur le bus PCI Express. Pour la partie stockage, l'adaptateur dispose de quatre connecteurs internes Mini-SAS HD de type SFF-8643, chacun gérant quatre ports SAS/SATA. La performance brute est caractérisée par une capacité de traitement de 1,5 million d'IOPS pour des transferts de blocs de 4KB, tandis que le débit séquentiel peut atteindre 6,5 GB/s en lecture. Chaque ligne SAS supporte des taux de transfert de 12, 6 et 3 Gb/s, tandis que le SATA opère à 6 et 3 Gb/s par ligne.
L'architecture Fusion-MPT 2.5 (Message Passing Technology) constitue le cœur logique de cet adaptateur. Cette technologie utilise des processeurs PowerPC embarqués qui prennent en charge l'essentiel des protocoles de communication, permettant ainsi un déchargement maximal du processeur central du serveur (CPU offload). L'intelligence intégrée permet l'utilisation d'un pilote OS binaire unique pour piloter n'importe quel adaptateur Fusion-MPT, ce qui simplifie radicalement les cycles de déploiement et de maintenance logicielle. Cette architecture est spécifiquement conçue pour réduire la latence et maximiser la fluidité des flux de données dans les environnements serveurs hétérogènes.
En termes de fiabilité et de gestion, le SAS 9305-16i intègre le support de la norme SFF-8485 pour la gestion des LED d'état via le protocole SGPIO (Serial Gigabit Media Independent Interface). Le temps moyen entre pannes (MTBF) est calculé à plus de 3 500 000 heures à une température de 40 degrés Celsius, garantissant une robustesse adaptée aux opérations critiques en continu. La sécurité du micrologiciel et l'intégrité du démarrage ne sont pas détaillées par le constructeur pour ce modèle. L'adaptateur supporte jusqu'à 1024 périphériques de stockage non-RAID, incluant les disques SSD, HDD et les lecteurs de bandes pour l'archivage.
L'adaptateur est compatible avec une large gamme de systèmes d'exploitation industriels, incluant Microsoft Windows, Linux (Oracle, SuSE, Red Hat, CentOS, Debian, Fedora), ainsi que VMware, FreeBSD et Solaris. Cette polyvalence logicielle permet une intégration conforme dans les datacenters virtualisés ou les clusters de calcul haute performance (HPC). Le format Low Profile, avec des dimensions physiques de 155,65 mm par 68,90 mm, permet une installation dans des châssis rackables 1U ou 2U à espace restreint. L'adaptateur est livré avec des équerres de fixation standard (Full Height) et profil bas (Low Profile).
La consommation électrique typique de l'adaptateur est de 16,2W, alimentée par des tensions de 12V plus ou moins 8 pour cent et 3.3V plus ou moins 9 pour cent. Les exigences environnementales incluent une température de fonctionnement de 0 à 55 degrés Celsius et un flux d'air minimal de 200 LFM pour assurer le refroidissement du contrôleur. Le produit respecte les certifications réglementaires internationales, notamment la FCC Part 15 Subpart B, ICES-003, VCCI, AS/NZS CISPR 22 et les normes de sécurité EN/IEC/UL 60950. Le matériel bénéficie d'une garantie constructeur de 3 ans avec option de remplacement avancé.
