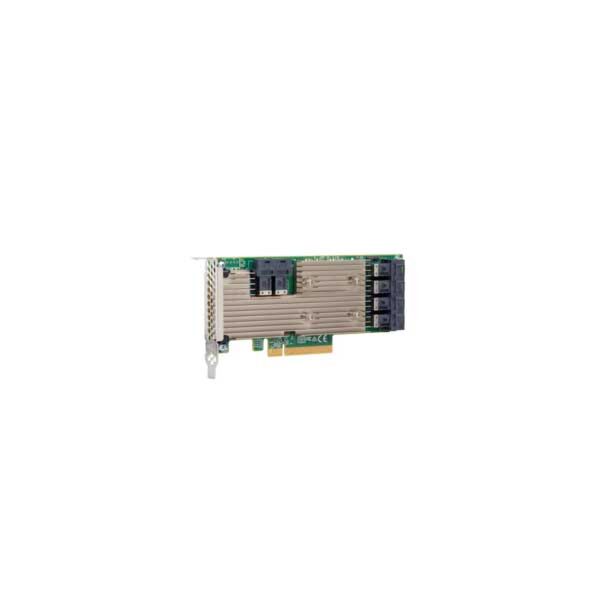

Broadcom SAS 9305-24I

Les caractéristiques matérielles du SAS 9305-24i reposent sur une interface hôte x8 PCI Express 3.0 conforme à la spécification 3.0. Cette configuration assure des taux de transfert en rafale de données PCIe de 8000 MB/s en mode half-duplex. La connectivité interne est assurée par six connecteurs Mini-SAS HD (SFF-8643), chacun supportant quatre lignes SAS/SATA à 12Gb/s. La performance brute atteint 1,5 million d'IOPS en lecture aléatoire (4KB), avec un débit binaire en lecture séquentielle de 6,5 GB/s. La bande passante SAS est certifiée à 1200 MB/s par port dans chaque direction, permettant une exploitation intensive des baies internes multicouches.

L'intelligence de l'adaptateur est portée par l'architecture Fusion-MPT 2.5, qui s'appuie sur des processeurs PowerPC embarqués dédiés au traitement des entrées/sorties. Cette conception permet de décharger le processeur central du serveur des tâches de bas niveau, optimisant ainsi les ressources pour les applications métiers. Grâce à l'architecture Fusion-MPT, Broadcom fournit un pilote OS binaire unique pour tous les contrôleurs de cette famille, garantissant une intégration simplifiée et une maintenance homogène des parcs de serveurs. Cette technologie favorise une mise sur le marché rapide des solutions de stockage en minimisant les besoins de développement logiciel spécifique.

L'adaptateur SAS 9305-24i assure une rétrocompatibilité complète avec les générations précédentes SAS et PCIe, négociant automatiquement les vitesses de transfert de 12, 6 et 3 Gb/s pour le SAS et de 6 et 3 Gb/s pour le SATA. Il supporte jusqu'à 1024 périphériques de stockage non-RAID, ce qui inclut les disques SSD, HDD et les lecteurs de bandes magnétiques. La gestion des voyants d'état des baies de stockage est conforme à la norme SFF-8485 via le protocole SGPIO. La fiabilité du contrôleur est validée par un MTBF supérieur à 3 500 000 heures à 40 degrés Celsius, assurant une disponibilité maximale pour les infrastructures critiques.

Cet adaptateur est destiné aux applications nécessitant un nombre élevé de ports internes pour des solutions de stockage en connexion directe (DAS). Il est compatible avec une vaste liste de systèmes d'exploitation, dont Microsoft Windows, VMware, Solaris, FreeBSD et de multiples distributions Linux telles que Red Hat, SuSE, CentOS, Debian, Fedora et Oracle. Son format Low Profile (155,65 mm par 68,90 mm) facilite son insertion dans les châssis serveurs à haute densité (1U/2U). L'adaptateur est livré avec les équerres de fixation pleine hauteur et profil bas pour une flexibilité de montage totale dans divers environnements matériels.

Le fonctionnement de l'adaptateur requiert des tensions de 12V plus ou moins 8 pour cent et 3.3V plus ou moins 9 pour cent, pour une consommation électrique typique de 16,2W. Le refroidissement passif du contrôleur SAS 3224 nécessite un flux d'air minimal de 200 LFM dans une plage de température opérationnelle de 0 à 55 degrés Celsius. Le produit est certifié conforme aux normes réglementaires mondiales (FCC, ICES, CNS, VCCI, AS/NZS, RRA, EN) et respecte les directives environnementales RoHS et WEEE. La sécurité électrique est attestée par les certifications EN/IEC/UL 60950. Broadcom assure une garantie de 3 ans sur ce matériel avec des options de support technique gratuites.
