7Y37A01087 - Lenovo ThinkSystem RAID 930-8e

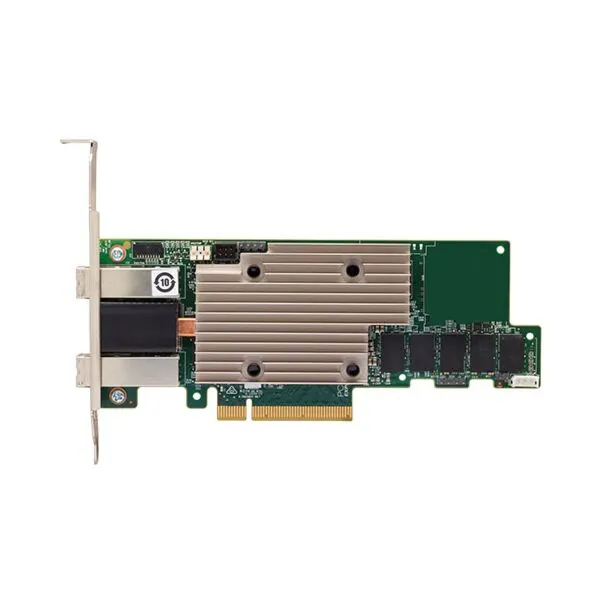

Le Lenovo ThinkSystem RAID 930-8e 4GB Flash PCIe 12Gb Adapter correspond à la variante externe de la série RAID 930. Cette carte est destinée aux environnements qui doivent raccorder un stockage externe tout en conservant un contrôleur RAID matériel, un cache protégé par flash et les fonctions avancées de la gamme ThinkSystem RAID 930. Elle se positionne sur des usages où le serveur pilote une baie ou un sous-système de disques situé hors châssis, avec une interface SAS 12 Gb/s et une connectique externe dédiée.

Sur le plan matériel, la 930-8e repose sur un contrôleur LSI SAS3508, une interface hôte PCIe 3.0 x8 et une interface de ports 12 Gb SAS. La carte dispose de 8 ports et de 2 connecteurs Mini-SAS HD x4 externes au format SFF-8644. Les interfaces disques prises en charge sont SAS et SATA. Les types de supports documentés sont HDD, SSD et SED, avec hot-swap pris en charge. Le nombre maximal de périphériques indiqué pour cette référence est de 240. Le facteur de forme annoncé est low profile et le cache standard documenté pour ce modèle est de 4 GB.

L’intérêt technique de cette carte tient à l’association d’une connectique externe 8 ports, d’un contrôleur RAID matériel dédié et d’un cache flash-backed de 4 GB. Les niveaux RAID pris en charge sont 0, 1, 10, 5, 50, 6 et 60. La carte prend également en charge jusqu’à 64 lecteurs logiques et des tailles de volumes supérieures à 2 TB. La taille de stripe configurable est indiquée de 64 KB à 1 MB. Les formats de secteurs pris en charge sont 512e, 512n et 4K.

Sur les aspects protection et gestion des données, la 930-8e prend en charge la protection de cache MegaRAID flash cache protection, FastPath pour l’accélération SSD et SafeStore pour les disques autochiffrants. La carte prend en charge l’état JBOD, la conformité DDF configuration on disk, le support S.M.A.R.T., la commande UNMAP pour les SSD SAS en JBOD et volumes RAID, ainsi que la commande TRIM pour les SSD SATA en mode JBOD. CacheCade n’est pas pris en charge. Les outils de configuration et d’administration incluent XClarity Provisioning Manager, XClarity Controller, XClarity Administrator Configuration Patterns, StorCLI, LSI Storage Authority et l’interface UEFI HII.

Le RAID 930-8e s’adresse à des serveurs ThinkSystem qui doivent piloter un stockage externe en SAS ou SATA avec RAID matériel. Ce profil convient à des environnements de sauvegarde, de stockage de fichiers, de consolidation externe, de bases de données ou de virtualisation lorsque les unités de stockage sont hébergées dans une baie distincte du serveur. La carte prend en charge l’intermixing de disques SAS et SATA au niveau du contrôleur, tout en excluant le mélange de disques SAS et SATA dans une même grappe, ainsi que le mélange de HDD et SSD dans une même grappe. Elle prend également en charge l’intermixing de disques 24 Gb/s, 12 Gb/s et 6 Gb/s, les disques 24 Gb/s fonctionnant ici à 12 Gb/s.

Le ThinkSystem RAID 930-8e 4GB regroupe donc 8 ports externes, une interface PCIe 3.0 x8, 2 connecteurs SFF-8644, un contrôleur LSI SAS3508 et 4 GB de cache flash-backed avec niveaux RAID complets jusqu’au RAID 60. Pour un catalogue produit, cette référence se positionne comme contrôleur RAID SAS/SATA externe 12 Gb/s pour serveurs Lenovo ThinkSystem avec prise en charge HDD, SSD et SED. Le type précis de mémoire cache, sa fréquence, la consommation électrique et les dimensions physiques détaillées ne sont pas explicitement communiqués par le constructeur dans la source utilisée.
