Broadcom MegaRAID SAS 9271 Series
SKU :
Principales Caractéristiques
Description du produit
La série Broadcom MegaRAID SAS 9271 regroupe des contrôleurs RAID matériels 6 Gb/s PCI Express 3.0 SATA+SAS destinés aux environnements nécessitant une connectivité interne avec fonctions RAID avancées. Les documents couvrent deux déclinaisons de cette gamme, 9271-4i et 9271-8i, toutes deux orientées vers les charges applicatives nécessitant à la fois débit, capacité de traitement et protection des données dans des architectures SATA, SAS et SSD internes.

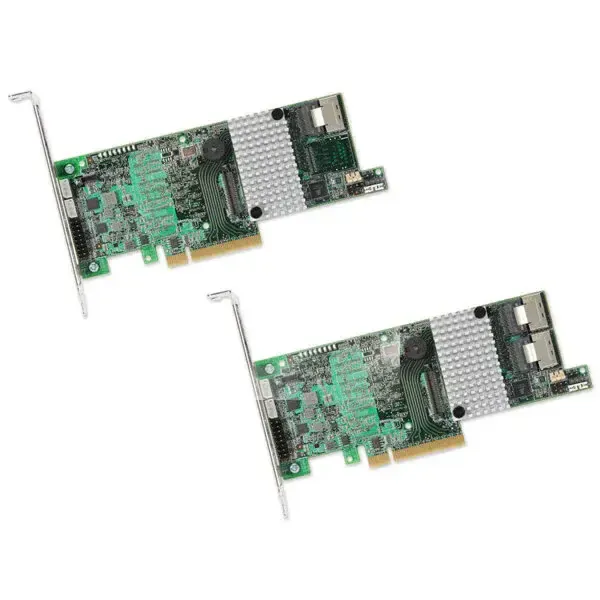

Sur le plan matériel, la série couvre deux niveaux de connectivité interne. Le 9271-4i dispose de 4 ports internes et d’un connecteur Mini-SAS SFF8087 en montage latéral. Le 9271-8i dispose de 8 ports internes et de deux connecteurs Mini-SAS SFF8087, également en montage latéral. Les deux cartes utilisent une interface hôte PCI Express 3.0 x8. Le contrôleur SAS retenu sur les deux modèles est le LSI SAS 2208 Dual-Core RAID on Chip, avec deux processeurs PowerPC à 800 MHz. La mémoire cache indiquée est de 1 Go DDRIII SDRAM à 1333 MHz sur les deux références.
...Les fonctions RAID prises en charge par la série couvrent les niveaux 0, 1, 5, 6, 10, 50 et 60. Les cartes intègrent également les fonctions Online Capacity Expansion, Online RAID Level Migration, reprise automatique après perte d’alimentation pendant une reconstruction, multipathing sur contrôleur unique avec failover, Load Balancing, taille de stripe configurable jusqu’à 1 Mo, initialisation rapide, vérification de cohérence en arrière-plan, Patrol Read, prise en charge de 64 lecteurs logiques, DDF compliant Configuration on Disk, S.M.A.R.T., hot spare globaux et dédiés, ainsi que la gestion d’enclosure via SES et SGPIO.
La protection du cache repose, selon les deux fiches, sur le module MegaRAID CacheVault LSICVM01 ou sur la batterie LSIiBBU09. La série prend aussi en charge MegaRAID CacheCade Pro 2.0 et MegaRAID Fast Path pour l’optimisation des déploiements SSD. Les outils d’administration indiqués sont MegaRAID Management Suite, MegaRAID Storage Manager, MegaCLI et WebBIOS. L’ensemble de la série s’appuie donc sur une même base technique en matière de contrôleur, de mémoire cache, de gestion RAID et de protection du cache.
Les environnements cibles explicitement cités comprennent la vidéo à la demande, la vidéosurveillance, la création et l’édition vidéo, l’imagerie médicale, le calcul haute performance, l’archivage de contenu numérique, les appliances de stockage ainsi que les serveurs de fichiers, web, bases de données et messagerie. Les deux cartes prennent en charge jusqu’à 128 disques SAS, SATA et SSD. La température ambiante maximale indiquée est de 60 °C pour la carte seule, de 55 °C avec le module CVM01 et de 55 °C avec le module LSIiBBU09. La tension de fonctionnement annoncée est de +3.3 V et +12 V. Le MTBF calculé est de 1 031 514 heures.
La série Broadcom MegaRAID SAS 9271 couvre donc deux contrôleurs RAID internes 6 Gb/s reposant sur une base technique commune : interface PCI Express 3.0 x8, contrôleur LSI SAS 2208, mémoire cache DDRIII de 1 Go et prise en charge des niveaux RAID complets de la gamme. La différence entre les deux modèles porte principalement sur le nombre de ports internes et le nombre de connecteurs Mini-SAS. Aucune connectique externe, aucune prise en charge NVMe, aucun mode JBOD et aucune compatibilité Fibre Channel ne sont indiqués pour cette série.
