Lenovo ThinkSystem RAID 940-16i 8GB
SKU :
Référence Fabricant :
B8P0, BGM2
Principales Caractéristiques
Description du produit

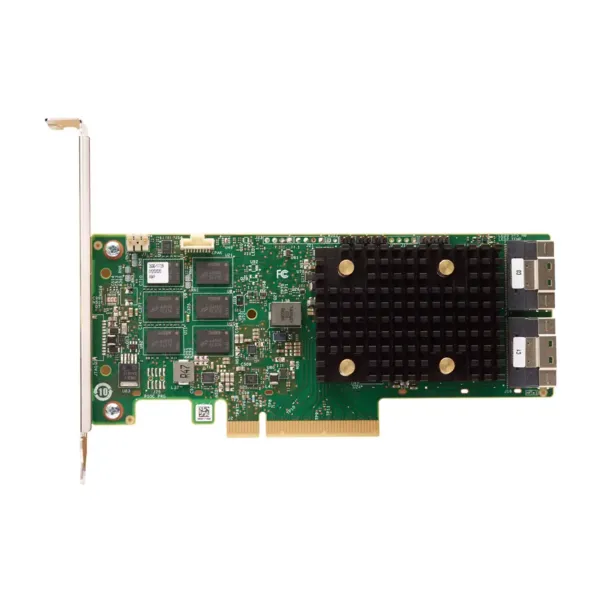

L’adaptateur interne Lenovo ThinkSystem RAID 940-16i 8 Go 4Y37A09735 appartient à la famille ThinkSystem RAID 940 de contrôleurs RAID sur puce destinés aux unités de stockage internes des serveurs Lenovo compatibles. LenovoPress le positionne dans une gamme PCIe 4.0 12 Gb/s orientée stockage local avec gestion RAID matérielle, fonctions de disponibilité, surveillance des unités et administration par outils Lenovo et Broadcom pris en charge. Le format annoncé est interne, avec une carte low profile exploitant une interface hôte PCIe 4.0 x8. L’intérêt technique n’est pas un simple raccordement de disques : l’architecture ROC prend en charge la création de groupes de disques, de volumes virtuels et de mécanismes de continuité de service au niveau du contrôleur, sans déléguer cette logique au système d’exploitation. La désignation constructeur publiée pour 4Y37A09735 est « ThinkSystem RAID 940-16i 8GB Flash PCIe Gen4 12Gb Internal Adapter », ce qui distingue clairement cette version interne d’autres variantes 940-16i présentes dans la même documentation.
Le socle matériel repose sur un contrôleur Broadcom SAS3916. Lenovo indique une interface de ports 12 Gb SAS, un total de 16 ports et quatre connecteurs x4 SFF-8654. La capacité maximale annoncée sur l’adaptateur est de 16 périphériques. Les types d’interfaces de disques explicitement publiés sont SAS, SATA et NVMe U.3, avec prise en charge de HDD, SSD et SED. La documentation mentionne aussi le remplacement à chaud des disques. Les niveaux RAID disponibles sont 0, 1, 10, 5, 50, 6 et 60, auxquels s’ajoute le mode JBOD. La mémoire cache standard est de 8 Go, avec une protection CacheVault basée sur mémoire flash. LenovoPress mentionne également des éléments de granularité utiles en intégration : formats de secteurs 512e, 512n et 4K, volumes logiques supérieurs à 2 To, jusqu’à 240 lecteurs virtuels par contrôleur, jusqu’à 16 lecteurs virtuels par groupe de disques, et taille de bande configurable jusqu’à 1 Mo.
L’architecture publiée pour la série RAID 940 apporte plusieurs fonctions utiles dans un sous-système de stockage interne dense. Le mode Tri-Mode est indiqué comme pris en charge sur le 940-16i, ce qui autorise l’usage de disques SAS, SATA et NVMe U.3 sur un même type d’adaptateur, sous réserve de respecter les règles de câblage et de support Lenovo. Lenovo documente aussi FastPath comme mécanisme d’accélération pour SSD. Les fonctions avancées listées incluent l’extension de capacité en ligne, la migration de niveau RAID en ligne, la vérification de cohérence, la lecture Patrol pour la détection proactive des défauts média, les hot spares globaux ou dédiés, le drive roaming et la reprise automatique après incident d’alimentation. Les commandes UNMAP sont indiquées pour les SSD SAS en JBOD et volumes RAID, et TRIM pour les SSD SATA en mode JBOD. Lenovo précise également une contrainte importante : le mélange SAS et SATA dans une même grappe n’est pas pris en charge, et le mélange HDD et SSD dans une même grappe ne l’est pas non plus.
Sur les aspects de sécurité et de maîtrise de l’environnement, Lenovo documente la prise en charge des disques autochiffrants via SafeStore. La documentation mentionne aussi un mécanisme de Hardware Secure Boot sur l’adaptateur, avec exécution limitée à un firmware authentifié. Pour la gestion, les outils explicitement cités sont XClarity Provisioning Manager, XClarity Controller, XClarity Administrator Configuration Patterns, StorCLI, LSI Storage Authority et UEFI HII. Deux exclusions doivent rester visibles car elles évitent des erreurs de cadrage : CacheCade Pro 2.0 n’est pas pris en charge sur la série RAID 940, et MegaRAID Storage Manager n’est pas pris en charge non plus. Côté compatibilité matérielle et logicielle, Lenovo ne présente pas un support universel. Les tableaux de support serveur et de support système d’exploitation doivent être vérifiés selon la plate-forme ciblée, et certaines matrices comportent des restrictions explicites. Toute compatibilité non écrite dans ces tableaux doit donc être considérée comme non communiquée par le constructeur.
L’adaptateur interne Lenovo ThinkSystem RAID 940-16i 8 Go trouve sa place dans des serveurs nécessitant 16 liaisons de stockage internes administrées par RAID matériel, avec suivi de l’état des médias, reconstruction contrôlée et maintien d’un niveau de protection défini au niveau contrôleur. Ce positionnement correspond à des environnements d’infrastructure, de virtualisation, de bases transactionnelles, de serveurs applicatifs, d’archivage local ou de nœuds de calcul disposant d’un stockage interne structuré. Lenovo associe explicitement FastPath aux charges à accès aléatoire élevé sur SSD. La présence de RAID 5, 6, 50 et 60 oriente aussi l’usage vers des configurations cherchant un compromis entre capacité utile, tolérance de panne et temps de reconstruction géré par l’adaptateur. L’usage de NVMe U.3 via Tri-Mode permet d’intégrer des unités flash dans un schéma de raccordement documenté par Lenovo, mais la documentation distingue clairement ce mode du NVMe x4 d’autres options spécifiques ; aucune équivalence ne doit être déduite entre ces modes.
L’adaptateur interne Lenovo ThinkSystem RAID 940-16i 8 Go 4Y37A09735 associe donc un contrôleur Broadcom SAS3916, une interface PCIe 4.0 x8, 16 ports 12 Gb SAS, quatre connecteurs x4 SFF-8654, un mode Tri-Mode pour SAS, SATA et NVMe U.3, un cache flash-backed 8 Go protégé par CacheVault, ainsi qu’un ensemble complet de fonctions RAID matérielles et d’outils de gestion compatibles avec l’écosystème Lenovo XClarity et les utilitaires Broadcom pris en charge. Lenovo publie aussi une garantie limitée d’un an pour l’option, avec reprise de la garantie de base du serveur et de ses extensions lorsque l’adaptateur est installé dans un serveur ThinkSystem pris en charge. Pour une intégration catalogue propre, les éléments différenciants à conserver sont la désignation interne, les quatre connecteurs x4 SFF-8654, la connectivité 16 ports, la mémoire flash-backed 8 Go et la prise en charge Tri-Mode. Tout élément plus spécifique qui ne figure pas explicitement dans LenovoPress doit rester indiqué comme non communiqué par le constructeur.
