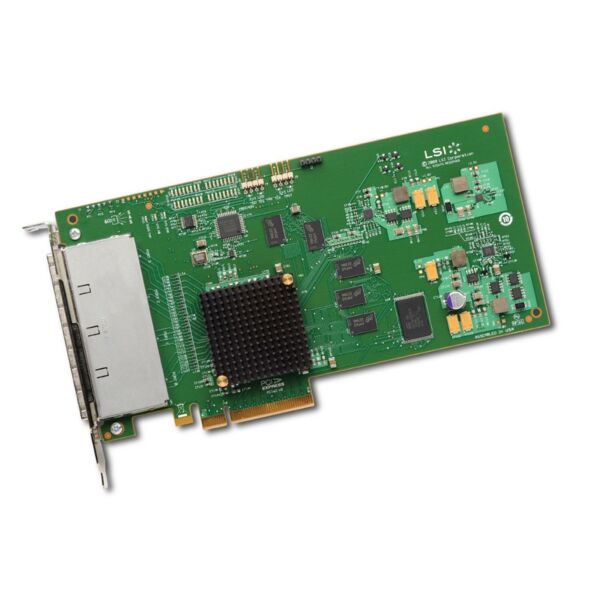

LSI SAS 9200-16e
SKU :
Principales Caractéristiques
Description du produit
L'adaptateur de bus hôte (HBA) LSI SAS 9200-16e, référencé sous le SKU LSI00189, constitue une solution de connectivité de stockage externe héritée, conçue pour les infrastructures serveurs nécessitant une agrégation massive de ports SAS 2.0. Ce contrôleur se positionne techniquement comme une interface de transition entre les bus PCI Express de deuxième génération et les écosystèmes de stockage externe à 6 Gb/s. L'architecture est spécifiquement dimensionnée pour piloter des boîtiers JBOD (Just a Bunch Of Disks) ou des sous-systèmes de stockage RBOD, offrant une extension de capacité externe sans les contraintes d'une logique RAID matérielle embarquée. Son rôle principal consiste à assurer une liaison directe et transparente entre le système hôte et les périphériques de stockage, garantissant une intégrité de signal conforme aux spécifications SAS 2.0 pour les déploiements de serveurs d'entreprise de génération précédente.
...Le cœur matériel de cet adaptateur repose sur le processeur d'E/S LSISAS2116, une puce hautement intégrée capable de gérer 16 voies SAS indépendantes. L'interface hôte PCI Express 2.0 x8 permet d'atteindre des taux de transfert théoriques de 4000 MB/s en full duplex, ce qui sature efficacement le bus PCIe 2.0 lors de charges de travail intensives. Chaque port Mini-SAS supporte un débit binaire de 6 Gb/s par ligne, avec une négociation automatique vers 3 Gb/s pour assurer la compatibilité avec les disques SAS ou SATA plus anciens. La puissance de traitement du contrôleur permet de gérer des flux de données séquentiels importants et des opérations aléatoires dépassant les 430 000 IOPS, répondant ainsi aux exigences de débit des environnements de stockage externes d'ancienne génération avant l'adoption massive des bus de troisième et quatrième générations.
L'adaptateur utilise l'architecture propriétaire Fusion-MPT 2.0 (Message Passing Technology), qui intègre des processeurs PowerPC pour le traitement autonome des messages de protocole. Cette conception technique permet de décharger de manière significative le processeur central du serveur (CPU offload) en traitant les opérations de bas niveau directement sur la carte. L'avantage concret réside dans la réduction de la latence système et l'augmentation de la disponibilité des cycles CPU pour les applications métier. La connectivité externe est assurée par quatre connecteurs Mini-SAS haute densité de type SFF-8088, chacun regroupant quatre lignes SAS. Cette configuration permet de piloter jusqu'à 512 périphériques non-RAID via l'utilisation d'extenseurs SAS (SAS expanders), offrant une évolutivité substantielle pour les baies de stockage externes à grande échelle et les bibliothèques de bandes magnétiques.
Sur le plan de la compatibilité matérielle et logicielle, le LSI SAS 9200-16e est certifié pour fonctionner avec une multitude de systèmes d'exploitation legacy, incluant Microsoft Windows Server (versions 2003, 2008, 2012), Red Hat Enterprise Linux, SuSE Linux Enterprise, VMware ESXi ainsi que Solaris et FreeBSD. L'adaptateur supporte les environnements de démarrage BIOS et UEFI, permettant une flexibilité d'installation sur diverses architectures de serveurs x86. Bien que le produit ne supporte pas nativement les niveaux de protection RAID matériels avancés (RAID 5, 6, etc.), il permet une configuration simple des volumes via le logiciel de gestion ou les couches logicielles du système d'exploitation. La stabilité du signal sur de longues distances est assurée par les caractéristiques électriques du contrôleur LSISAS2116, compatible avec les câbles en cuivre passifs conformes aux spécifications Mini-SAS externes.
Les cas d'usage types pour le SKU LSI00189 englobent la connectivité vers des infrastructures de stockage externe direct-attached (DAS) pour l'archivage de données, les bibliothèques de bandes LTO (Linear Tape-Open) et les déploiements de virtualisation de stockage logiciel (Software-Defined Storage). En raison de son nombre de ports élevé (16 ports externes), il est particulièrement adapté aux serveurs de sauvegarde ou aux nœuds de stockage nécessitant une liaison multi-chemins vers des boîtiers d'extension externes. Ce contrôleur est également privilégié dans les environnements broadcast et média pour la gestion de volumétries importantes en lecture/écriture séquentielle, où la simplicité d'un adaptateur HBA non-RAID est préférée pour la gestion des grappes de disques via des systèmes de fichiers parallélisés ou des volumes gérés par logiciel.
En synthèse, le LSI SAS 9200-16e demeure une solution fiable pour le maintien et l'extension des parcs informatiques exploitant encore des infrastructures SAS 2.0. Sa conformité aux normes réglementaires internationales, telles que FCC Part 15 Class B, CE, VCCI et les certifications de sécurité EN/IEC/UL 60950, assure une intégration sécurisée dans les centres de données. Avec un MTBF calculé à environ 2 000 000 d'heures, l'adaptateur garantit une longévité opérationnelle pour les systèmes en production. La consommation électrique typique est d'environ 16W, ce qui nécessite un refroidissement adéquat via un flux d'air interne standard. Ce matériel offre une densité de connectivité externe inégalée pour sa génération, permettant de consolider plusieurs contrôleurs moins performants en une seule unité de 16 ports, réduisant ainsi l'encombrement des slots PCIe et la complexité globale de la topologie de stockage externe.
