AJA 12G-AMA-TR
SKU :
Principales Caractéristiques
Description du produit

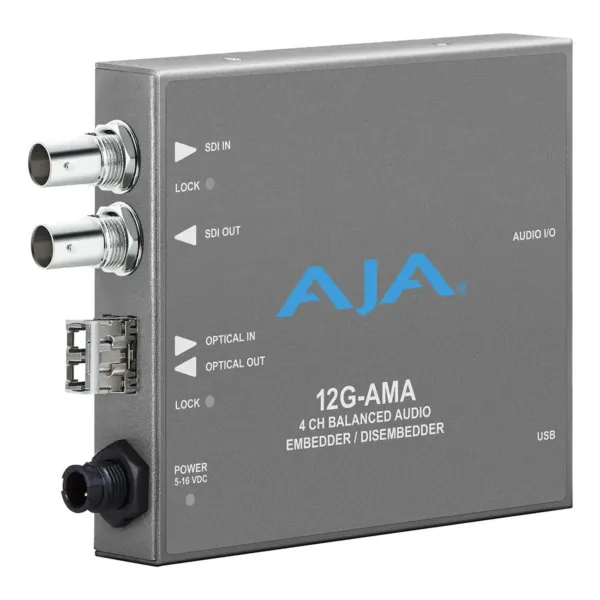

Le 12G-AMA-TR est un Mini-Converter dédié à l'insertion et à l'extraction audio analogique dans les flux 12G-SDI single link via transceiver fibre optique LC. Il gère les formats vidéo jusqu'à 4K/UltraHD (4096x2160p 60) et 2K/HD/SD, en respectant les normes SMPTE 259/292/424/2081/2082/297. L'architecture repose sur un chemin vidéo reclocké avec latence fixe (3,2 µs en 12G/6G/3G Level A, 6,3 µs en 3G Level B-DL/HD, 17,2 µs en SD). Le disembedding analogique est permanent sur quatre sorties, tandis que l'embedding est configurable par paire de canaux pour sélectionner soit le passage de l'audio embarqué SDI, soit l'insertion depuis les entrées analogiques externes.
...Les performances matérielles incluent une sensibilité optique de -10 dBm minimum en 12 Gbps et -14 dBm en 3 Gbps pour l'entrée fibre, avec puissance de surcharge minimale de -2 dBm. La sortie fibre présente une puissance optique de -5 dBm à 0,5 dBm, avec longueur d'onde nominale de 1310 nm et ratio d'extinction de 5,4 dB minimum. Le traitement audio supporte jusqu'à 16 canaux embarqués (SMPTE 299M en 12G/6G/3G/1.5G 24 bits, 272M en SD 20 bits), 48 kHz synchrone, mais limité à 8 canaux maximum pour les formats 2048x1080p/PsF 29.97 et 30. La latence audio en embed atteint 1100 µs, en disembed 1200 µs. Un générateur 1.5G-SDI interne permet de valider le chemin embed sans signal vidéo externe. Les convertisseurs audio numériques sont 24 bits.
L'architecture assure un chemin vidéo différé et reclocké identique au flux entrant (même fréquence d'images, même standard), avec sortie indéfinie en absence d'entrée. Les interfaces comprennent 1x fibre LC 12G-SDI In (Rx 1260-1620 nm), 1x fibre LC 12G-SDI Out (Tx 1260-1360 nm), 1x D-Sub 25 broches pour audio analogique (4 In/4 Out), et USB pour configuration. Le câble breakout fourni répartit les 4 canaux sur huit connecteurs XLR (4 femelles In, 4 mâles Out). Les niveaux audio analogiques sont sélectionnables via logiciel (0 dBfs = +24 dBu, +18 dBu, +15 dBu, +12 dBu). Le passage HDR est supporté sans altération. Aucune égalisation coaxiale n'est applicable en raison des connexions fibre.
La sécurité repose sur la conformité SMPTE pour les signaux SDI et audio embarqué. Aucune compatibilité logicielle ou matérielle spécifique n'est indiquée au-delà du support AJA Mini-Config pour configuration et mises à jour firmware. Non communiqué par le constructeur pour les compatibilités avec des systèmes tiers, logiciels broadcast ou matériels non-AJA. Le produit supporte les flux RGB/YCbCr 4:4:4 et 4:2:2 en 10 bits, raster et frame rate dépendants.
Ce convertisseur cible les environnements broadcast et post-production professionnels B2B où le transport 12G-SDI single link nécessite une extension sur longues distances via fibre optique (transceiver LC), avec des sources audio analogiques externes (tables de mixage, enregistreurs, processeurs audio). Il s'intègre dans les racks infrastructure pour la gestion audio dans les workflows 4K/UltraHD, les OB vans, les studios de production live, les chaînes de contribution et les installations de monitoring où l'embedding/disembedding analogique doit être précis et à latence contrôlée. L'usage est adapté aux intégrateurs systèmes IT/broadcast nécessitant une conversion audio SDI fiable sans traitement supplémentaire.
Le 12G-AMA-TR permet l'insertion ou l'extraction de 4 canaux audio analogiques dans les flux 12G-SDI jusqu'à 4K via fibre LC avec latence audio (1100 µs en embed, 1200 µs en disembed), tout en maintenant la qualité du signal vidéo reclocké. La détection automatique des standards et le générateur interne facilitent les tests et le déploiement. Le format compact (1U tiers) et l'alimentation large plage (5-16 VDC) autorisent une intégration dans des environnements contraints, avec un câble breakout XLR fourni pour connexion directe aux équipements analogiques et un SFP transceiver LC inclus pour extension optique.
