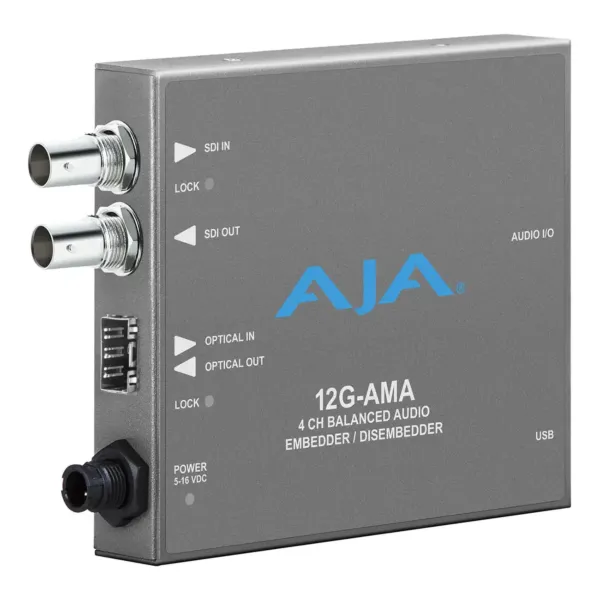

AJA 12G-AMA

Name: AJA 12G-AMA
Brand: AJA
SKU: 12G-AMA
Availability: PreOrder

SKU : Référence Fabricant : DISPONIBILITÉ : Livrable sous 72h

SKU :

DISPONIBILITÉ : Livrable sous 72h

Prix / Devis

Principales Caractéristiques

AJA 12G-AMA – Référence : 12G-AMA Convertisseur Mini-Converter 12G-SDI 4 canaux analogiques audio Embedder/Disembedder Entrée/Sortie 12G-SDI single link jusqu'à 4K/UltraHD (4096x2160p 60) 4 canaux audio analogiques équilibrés via connecteur D-Sub 25 broches + Câble breakout XLR fourni (4 XLR femelles In + 4 XLR mâles Out) Disembedding audio analogique toujours actif : 4 sorties disponibles Embedding audio analogique sélectionnable : passage audio SDI entrant ou insertion audio analogique externe Détection automatique du standard vidéo entrant et configuration Générateur de signal interne 1.5G-SDI pour test embed sans source SDI connectée Pass-through HDR Configuration via logiciel AJA Mini-Config (USB) et commutateurs DIP

Description du produit

Le 12G-AMA est un Mini-Converter dédié à l'insertion et à l'extraction audio analogique dans les flux 12G-SDI single link. Il gère les formats vidéo jusqu'à 4K/UltraHD (4096x2160p 60) et 2K/HD/SD, en respectant les normes SMPTE 259/292/424/2081/2082. L'architecture repose sur un chemin vidéo reclocké avec latence fixe (3,2 µs en 12G/6G/3G Level A, 6,3 µs en 3G Level B-DL/HD, 17,2 µs en SD). Le disembedding analogique est permanent sur quatre sorties, tandis que l'embedding est sélectionnable pour passer l'audio embarqué SDI ou insérer depuis les entrées analogiques externes.

Les performances matérielles incluent une égalisation de câble coax Belden 1694A jusqu'à 65 m en 12 Gbps, 125 m en 6 Gbps, 190 m en 3 Gbps, 200 m en 1,5 Gbps et 405 m en 270 Mbps. Le traitement audio supporte jusqu'à 16 canaux embarqués (SMPTE 299M en 12G/6G/3G/1.5G 24 bits, 272M en SD 20 bits), 48 kHz synchrone, mais limité à 8 canaux maximum pour les formats 2048x1080p/PsF 29.97 et 30. La latence audio en embed atteint 1100 µs, en disembed 1200 µs. Un générateur 1.5G-SDI interne permet de valider le chemin embed sans signal vidéo externe. Les convertisseurs audio numériques sont 24 bits.

...

L'architecture assure un chemin vidéo différé et reclocké identique au flux entrant (même fréquence d'images, même standard), avec sortie indéfinie en absence d'entrée. Les interfaces comprennent 1x BNC 12G-SDI In/Out, 1x D-Sub 25 broches pour audio analogique (4 In/4 Out), et USB pour configuration. Le câble breakout fourni répartit les 4 canaux sur huit connecteurs XLR (4 femelles In, 4 mâles Out). Les niveaux audio analogiques sont sélectionnables via logiciel (0 dBfs = +24 dBu, +18 dBu, +15 dBu, +12 dBu). Le passage HDR est supporté sans altération. Les options fibre LC/ST sont disponibles sur variantes 12G-AMA-TR/T/R/T-ST/R-ST, non incluses dans le SKU 12G-AMA.

La sécurité repose sur la conformité SMPTE pour les signaux SDI et audio embarqué. Aucune compatibilité logicielle ou matérielle spécifique n'est indiquée au-delà du support AJA Mini-Config pour configuration et mises à jour firmware. Non communiqué par le constructeur pour les compatibilités avec des systèmes tiers, logiciels broadcast ou matériels non-AJA. Le produit supporte les flux RGB/YCbCr 4:4:4 et 4:2:2 en 10 bits, raster et frame rate dépendants.

Ce convertisseur cible les environnements broadcast et post-production professionnels B2B où le transport 12G-SDI single link coexiste avec des sources audio analogiques externes (tables de mixage, enregistreurs, processeurs audio). Il s'intègre dans les racks infrastructure pour la gestion audio dans les workflows 4K/UltraHD, les OB vans, les studios de production live, les chaînes de contribution et les installations de monitoring où l'embedding/disembedding analogique doit être précis et à latence contrôlée. L'usage est adapté aux intégrateurs systèmes IT/broadcast nécessitant une conversion audio SDI fiable sans traitement supplémentaire.

Le 12G-AMA permet l'insertion ou l'extraction de 4 canaux audio analogiques dans les flux 12G-SDI jusqu'à 4K avec latence audio (1100 µs en embed, 1200 µs en disembed), tout en maintenant la qualité du signal vidéo reclocké. La détection automatique des standards et le générateur interne facilitent les tests et le déploiement. Le format compact (1U tiers) et l'alimentation large plage (5-16 VDC) autorisent une intégration dans des environnements contraints, avec un câble breakout XLR fourni pour connexion directe aux équipements analogiques.

Caractéristiques Détaillées
