AJA 12GDA

Name: AJA 12GDA
Brand: AJA
SKU: 12GDA-R0
Availability: PreOrder

SKU : Référence Fabricant : DISPONIBILITÉ : Livrable sous 72h

SKU :

DISPONIBILITÉ : Livrable sous 72h

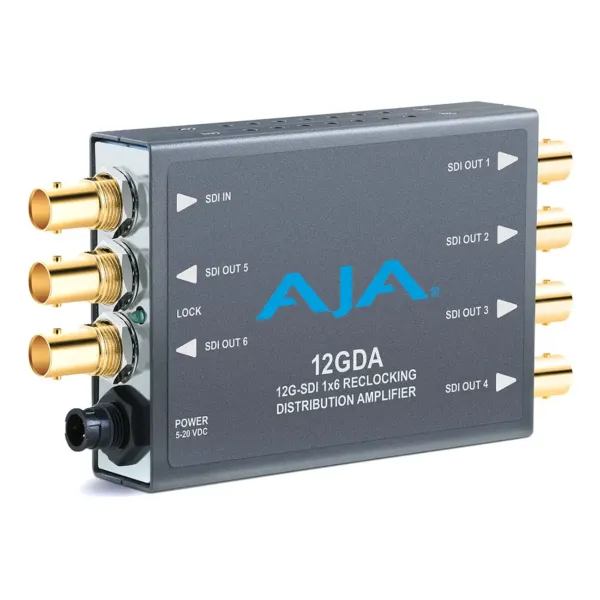

AJA 12GDA Convertisseur vidéo vue de 3/4

Prix / Devis

Principales Caractéristiques

AJA 12G-DA – Référence : 12GDA-R0 Amplificateur de distribution reclocking 12G-SDI 1x6 Entrée/Sorties 12G-SDI single link jusqu'à 4K/UltraHD 6 sorties SDI buffered identiques à l'entrée récupérée Détection automatique de l'entrée, reclocking et égalisation de câble Égalisation coax Belden 1694A : 70 m à 12 Gbps, 120 m à 6 Gbps, 190 m à 3 Gbps, 195 m à 1,5 Gbps, 405 m à 270 Mbps Entrée auto-sensing 12G/6G/3G/HD/SD-SDI Passage de toutes les données ancillary et métadonnées SDI, y compris HDR Indicateur LED de détection de signal Configuration via commutateurs DIP

Description du produit

Le 12G-DA est un amplificateur de distribution miniature reclocking pour flux 12G-SDI single link. Il supporte les workflows 4K/UltraHD avec une entrée SDI agnostic au format et six sorties buffered. L'appareil détecte automatiquement l'entrée vidéo, applique le reclocking et l'égalisation pour minimiser les pertes sur câbles coaxiaux. Il respecte les normes SMPTE 259/292/424/2081/2082 pour les signaux SD/HD/3G/6G/12G-SDI.

Les performances incluent une égalisation sur câble Belden 1694A jusqu'à 70 m à 12 Gbps, 120 m à 6 Gbps, 190 m à 3 Gbps, 195 m à 1,5 Gbps et 405 m à 270 Mbps. Le reclocking opère à 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,967 Gbps, 2,970 Gbps, 5,934 Gbps, 5,940 Gbps, 11,868 Gbps et 11,880 Gbps avec sélection automatique. Les autres taux sont passés sans reclocking. La consommation est de 3 W sous 5-20 VDC.

...

L'architecture repose sur un chemin vidéo reclocké avec six sorties indépendantes identiques à l'entrée. Les interfaces consistent en 1x BNC 12G-SDI entrée et 6x BNC 12G-SDI sorties. Le passage des données ancillary et métadonnées SDI, incluant HDR, est maintenu sans altération. La fiabilité est assurée par une plage de température opérationnelle de 0 à 40 °C, humidité 10-90 % non condensante et altitude jusqu'à 3000 m.

La conformité aux normes SMPTE assure la compatibilité avec les signaux SDI digitaux. Aucune fonctionnalité de sécurité spécifique n'est indiquée. Non communiqué par le constructeur pour les compatibilités logicielles ou avec équipements tiers au-delà des standards SMPTE. Le produit supporte les flux vidéo de 100 Mbps à 12 Gbps, format agnostic.

Ce distributeur cible les environnements broadcast et infrastructure B2B où la distribution de signaux 12G-SDI single link est requise pour workflows 4K/UltraHD. Il s'intègre dans les installations pour économiser sur les câblages et temps d'installation, comme dans les studios, OB vans et chaînes de contribution où plusieurs destinations nécessitent le même signal SDI reclocké.

Le 12G-DA distribue un signal 12G-SDI vers six sorties avec reclocking automatique et égalisation adaptée aux distances coax, tout en passant les métadonnées HDR. Le format miniature et l'alimentation universelle facilitent l'intégration dans des setups contraints. L'indicateur LED de signal et la garantie 5 ans supportent un déploiement fiable en production.

Caractéristiques Détaillées

\u003Ctable\u0020class\u003D\u0022table\u002Dauto\u0020w\u002Dfull\u0020border\u0020border\u002Dgray\u002D300\u0020text\u002Dsm\u0022\u003E\u000D\u000A\u003Cthead\u0020class\u003D\u0022bg\u002Dgray\u002D100\u0022\u003E\u000D\u000A\u003Ctr\u003E\u000D\u000A\u003Cth\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0020text\u002Dleft\u0022\u003ECaract\u00E9ristique\u003C\u002Fth\u003E\u000D\u000A\u003Cth\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0020text\u002Dleft\u0022\u003ED\u00E9tail\u003C\u002Fth\u003E\u000D\u000A\u003C\u002Ftr\u003E\u000D\u000A\u003C\u002Fthead\u003E\u000D\u000A\u003Ctbody\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EFormats\u0020vid\u00E9o\u0020support\u00E9s\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E100\u0020Mbps\u0020\u002D\u002012\u0020Gbps,\u0020format\u0020agnostic\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EEntr\u00E9e\u0020vid\u00E9o\u0020digitale\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E1x\u002012G\u002DSDI\u0020BNC,\u0020SMPTE\u0020259\u002F292\u002F424\u002F2081\u002F2082\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ESorties\u0020vid\u00E9o\u0020digitales\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E6x\u002012G\u002DSDI\u0020BNC,\u0020SMPTE\u0020259\u002F292\u002F424\u002F2081\u002F2082\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u00C9galisation\u0020c\u00E2ble\u0020\u0028Belden\u00201694A\u0029\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E70\u0020m\u0020\u0040\u002012\u0020Gbps\u0020\u003B\u0020120\u0020m\u0020\u0040\u00206\u0020Gbps\u0020\u003B\u0020190\u0020m\u0020\u0040\u00203\u0020Gbps\u0020\u003B\u0020195\u0020m\u0020\u0040\u00201.5\u0020Gbps\u0020\u003B\u0020405\u0020m\u0020\u0040\u0020270\u0020Mbps\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EReclocking\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E270\u0020Mbps,\u00201.483\u0020Gbps,\u00201.485\u0020Gbps,\u00202.967\u0020Gbps,\u00202.970\u0020Gbps,\u00205.934\u0020Gbps,\u00205.940\u0020Gbps,\u002011.868\u0020Gbps,\u002011.880\u0020Gbps\u0020\u002D\u0020auto\u0020select\u0020\u003B\u0020autres\u0020taux\u0020passed\u0020through\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EPassage\u0020donn\u00E9es\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EToutes\u0020ancillary\u0020data\u0020et\u0020m\u00E9tadonn\u00E9es\u0020SDI,\u0020incluant\u0020HDR\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EConfiguration\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ECommutateurs\u0020DIP\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAlimentation\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u002B5\u002D20\u0020VDC,\u00203\u0020W,\u0020bloc\u0020secteur\u0020inclus\u0020\u0028100\u002D240\u0020VAC,\u002050\u002F60\u0020Hz\u0029\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EDimensions\u0020\u0028L\u0020\u00D7\u0020P\u0020\u00D7\u0020H\u0029\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E147\u0020\u00D7\u002079\u0020\u00D7\u002025\u0020mm\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EPoids\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E0,3\u0020kg\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ETemp\u00E9rature\u0020de\u0020fonctionnement\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E0\u0020\u00E0\u002040\u0020\u00B0C\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EHumidit\u00E9\u0020relative\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E10\u002D90\u0020\u0025\u0020non\u0020condensante\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAltitude\u0020op\u00E9rationnelle\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u003C\u00203000\u0020m\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EGarantie\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E5\u0020ans\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003C\u002Ftbody\u003E\u000D\u000A\u003C\u002Ftable\u003E
