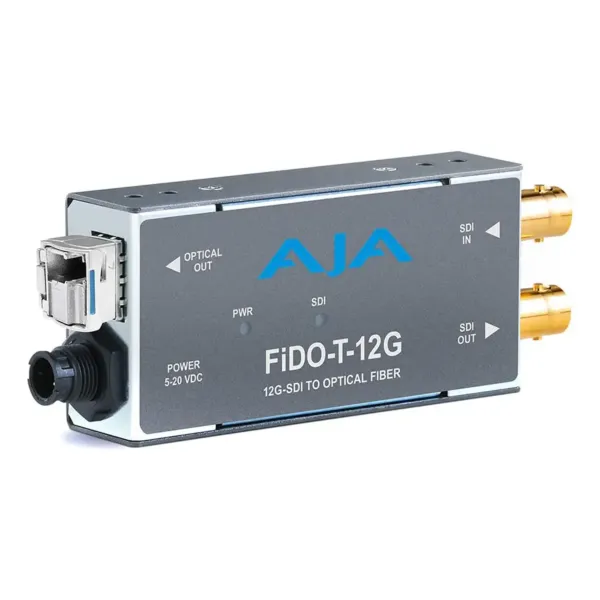

AJA FiDO-T-12G

Name: AJA FiDO-T-12G
Brand: AJA
SKU: FiDO-T-12G
Availability: PreOrder

SKU : Référence Fabricant : DISPONIBILITÉ : Livrable sous 72h

SKU :

DISPONIBILITÉ : Livrable sous 72h

Prix / Devis

Principales Caractéristiques

AJA FiDO-T-12G – Référence : FiDO-T-12G Convertisseur 1 canal 12G-SDI vers fibre optique single mode LC émetteur Entrée/Sortie 12G-SDI single link jusqu'à 4K/UltraHD Connexion simplex (LC) Entrée 12G-SDI supportant 6G/3G/HD/SD-SDI Boucle reclocker SDI en sortie Passage des métadonnées SDI incluant HDR Alimentation 5-20 VDC, 2 W max, bloc secteur universel inclus Dimensions : 117 × 43,5 × 21,6 mm – Poids : 0,2 kg Garantie 5 ans

Description du produit

Le FiDO-T-12G est un convertisseur miniature pour la transmission de signaux 12G-SDI sur fibre optique single mode LC. Il offre une flexibilité pour la conversion 12G/6G/3G/HD/SD-SDI vers fibre, permettant des distances de câble jusqu'à 10 km sur fibre optique single mode standard. L'architecture repose sur un boîtier compact et à faible profil adapté aux espaces restreints derrière les racks d'équipement, dans les camions ou sur caméra. Le reclocker assure un signal stable pour les taux spécifiques, avec détection automatique.

Les performances incluent un débit vidéo de 270 Mbps à 12 Gbps, format agnostic. L'entrée numérique est un canal 12G-SDI via connecteur BNC conforme SMPTE 259/292/424/2081/2082. La sortie numérique comprend un canal 12G-SDI reclocker en boucle via BNC et un canal 12G-SDI sur fibre single mode LC conforme SMPTE 297/259/292/424/2081/2082. Les spécifications optiques sont longueur d'onde Tx 1260 nm min, 1310 nm typ, 1360 nm max ; puissance optique -5 dBm min, 0,5 dBm max ; ratio d'extinction 3,5 min. Le reclocker opère à 270 Mbps, 1,483 Gbps, 1,485 Gbps, 2,967 Gbps, 2,970 Gbps, 5,934 Gbps, 5,940 Gbps, 11,868 Gbps, 11,880 Gbps avec sélection automatique ; les autres taux sont passés sans reclocker.

...

L'architecture assure le passage des métadonnées SDI incluant HDR sans altération. Les interfaces incluent un connecteur BNC pour entrée 12G-SDI, un connecteur BNC pour sortie boucle reclocker et un connecteur LC pour sortie fibre single mode simplex. La fiabilité est renforcée par une consommation maximale de 2 W et une alimentation 5-20 VDC avec connecteur verrouillable. Non communiqué par le constructeur pour les latences spécifiques ou les spécifications de choc/vibration.

La conformité aux normes SMPTE assure la compatibilité avec les signaux SDI numériques. Aucune compatibilité logicielle spécifique n'est indiquée. Non communiqué par le constructeur pour les compatibilités avec des systèmes tiers ou matériels non-AJA. Le produit supporte les flux vidéo de 270 Mbps à 12 Gbps, avec passage des métadonnées HDR pour une plage dynamique étendue incluant des couleurs plus riches, des blancs plus lumineux et des noirs plus profonds.

Ce convertisseur cible les environnements broadcast et production professionnels B2B où l'extension de signaux 12G-SDI sur longues distances via fibre est requise. Il s'intègre dans les setups pour les racks d'équipement, les camions mobiles et les configurations sur caméra, permettant des câblages étendus sans perte de signal. L'usage est adapté aux intégrateurs audiovisuels nécessitant une transmission fiable en 4K/UltraHD avec support HDR.

Le FiDO-T-12G permet la transmission d'un canal 12G-SDI sur fibre single mode jusqu'à 10 km avec reclocker intégré et passage HDR. La détection automatique des taux et le boîtier portable facilitent le déploiement. Le format compact avec alimentation universelle incluse et option P-TAP pour batterie autorise une intégration dans des environnements contraints, avec garantie 5 ans.

Caractéristiques Détaillées

\u003Ctable\u0020class\u003D\u0022table\u002Dauto\u0020w\u002Dfull\u0020border\u0020border\u002Dgray\u002D300\u0020text\u002Dsm\u0022\u003E\u000D\u000A\u003Cthead\u0020class\u003D\u0022bg\u002Dgray\u002D100\u0022\u003E\u000D\u000A\u003Ctr\u003E\u000D\u000A\u003Cth\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0020text\u002Dleft\u0022\u003ECaract\u00E9ristique\u003C\u002Fth\u003E\u000D\u000A\u003Cth\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0020text\u002Dleft\u0022\u003ED\u00E9tail\u003C\u002Fth\u003E\u000D\u000A\u003C\u002Ftr\u003E\u000D\u000A\u003C\u002Fthead\u003E\u000D\u000A\u003Ctbody\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EFormats\u0020vid\u00E9o\u0020support\u00E9s\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E270\u0020Mbps\u0020\u002D\u002012\u0020Gbps,\u0020format\u0020agnostic\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EEntr\u00E9e\u0020vid\u00E9o\u0020num\u00E9rique\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E1\u0020canal\u002012G\u002DSDI\u0020BNC,\u0020SMPTE\u0020259\u002F292\u002F424\u002F2081\u002F2082\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ESortie\u0020vid\u00E9o\u0020num\u00E9rique\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E1\u0020canal\u002012G\u002DSDI\u0020reclocker\u0020boucle\u0020BNC,\u0020SMPTE\u0020259\u002F292\u002F424\u002F2081\u002F2082\u0020\u003B\u00201\u0020canal\u002012G\u002DSDI\u0020single\u0020mode\u0020LC\u0020fibre,\u0020SMPTE\u0020297\u002F259\u002F292\u002F424\u002F2081\u002F2082\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ESp\u00E9cifications\u0020optiques\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ELongueur\u0020d\u0027onde\u0020Tx\u0020\u003A\u00201260\u0020nm\u0020min,\u00201310\u0020nm\u0020typ,\u00201360\u0020nm\u0020max\u0020\u003B\u0020Puissance\u0020optique\u0020\u003A\u0020\u002D5\u0020dBm\u0020min,\u00200,5\u0020dBm\u0020max\u0020\u003B\u0020Ratio\u0020d\u0027extinction\u0020\u003A\u00203,5\u0020min\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EReclocker\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E270\u0020Mbps,\u00201,483\u0020Gbps,\u00201,485\u0020Gbps,\u00202,967\u0020Gbps,\u00202,970\u0020Gbps,\u00205,934\u0020Gbps,\u00205,940\u0020Gbps,\u002011,868\u0020Gbps,\u002011,880\u0020Gbps\u0020\u002D\u0020s\u00E9lection\u0020automatique\u0020\u003B\u0020autres\u0020taux\u0020pass\u00E9s\u0020sans\u0020reclocker\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EDistance\u0020support\u00E9e\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EJusqu\u0027\u00E0\u002010\u0020km\u0020sur\u0020fibre\u0020optique\u0020single\u0020mode\u0020standard\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EPassage\u0020donn\u00E9es\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EM\u00E9tadonn\u00E9es\u0020SDI\u0020incluant\u0020HDR\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAlimentation\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E5\u002D20\u0020VDC,\u00202\u0020W\u0020max,\u0020bloc\u0020secteur\u0020universel\u0020inclus\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EDimensions\u0020\u0028L\u0020\u00D7\u0020P\u0020\u00D7\u0020H\u0029\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E117\u0020\u00D7\u002043,5\u0020\u00D7\u002021,6\u0020mm\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EPoids\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E0,2\u0020kg\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ETemp\u00E9rature\u0020de\u0020fonctionnement\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E0\u0020\u00E0\u002040\u0020\u00B0C\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ETemp\u00E9rature\u0020de\u0020stockage\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u002D40\u0020\u00E0\u002060\u0020\u00B0C\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EHumidit\u00E9\u0020relative\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E10\u002D90\u0020\u0025\u0020non\u0020condensante\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAltitude\u0020op\u00E9rationnelle\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u003C\u00203000\u0020m\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EGarantie\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E5\u0020ans\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003C\u002Ftbody\u003E\u000D\u000A\u003C\u002Ftable\u003E
