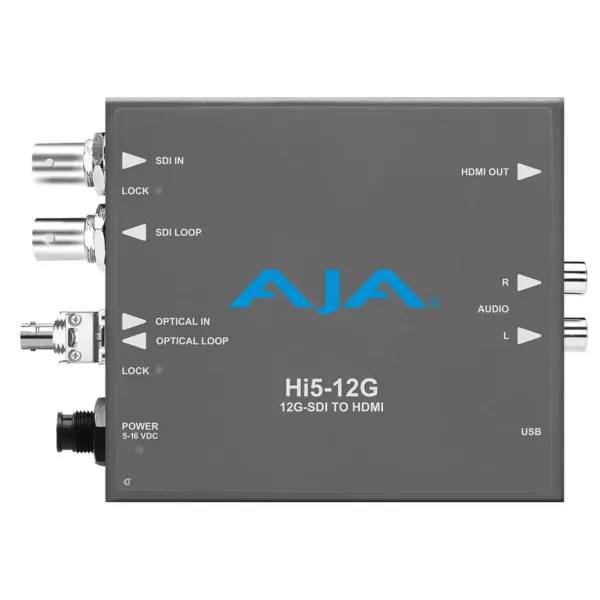

AJA Hi5-12G-R-ST

Name: AJA Hi5-12G-R-ST
Brand: AJA
SKU: HI5-12G-R-ST
Availability: PreOrder

SKU : Référence Fabricant : DISPONIBILITÉ : Livrable sous 72h

SKU :

DISPONIBILITÉ : Livrable sous 72h

Prix / Devis

Principales Caractéristiques

AJA Hi5-12G-R-ST – Référence : Hi5-12G-R-ST Convertisseur Mini-Converter 12G-SDI vers HDMI 2.0b avec récepteur fibre ST single mode Entrée/Sortie 12G-SDI single link jusqu'à 4K/UltraHD (4096x2160p 60) Support 4:4:4/4:2:2/4:2:0 YCbCr/RGB 12-bit workflows HDR metadata pass-through et optional override Embedded audio support 8-channel 24-bit Pass-through AC-3 (Dolby Digital) et E-AC-3 (Dolby Digital Plus) incluant Atmos Immersive Sound (JOC) Supports up to 100 frames of audio delay Configuration via logiciel AJA Mini-Config (USB) Alimentation 5-16 VDC, 11 W, bloc secteur inclus Dimensions : 116,84 × 102,11 × 22,86 mm – Poids : 0,3 kg Garantie 5 ans

Description du produit

Le Hi5-12G-R-ST est un Mini-Converter 12G-SDI vers HDMI 2.0b conçu pour les workflows 4K/UltraHD dans les environnements broadcast et production professionnels, avec récepteur fibre intégré ST. Il convertit les signaux 12G-SDI en HDMI 2.0b, supportant des résolutions jusqu'à 4096x2160p 60 ou 3840x2160p 60, avec des espaces de couleur 4:4:4/4:2:2/4:2:0 YCbCr/RGB. Ce positionnement technique répond aux besoins de monitoring de sources 4K SDI ou fiber sur displays HDMI 2.0, pour cost-effective monitoring dans professional workflows. L'appareil détecte automatiquement les formats entrants et configure les sorties en conséquence, assurant une compatibilité avec des sources SDI ou fiber. Le modèle Hi5-12G-R-ST est une variante du Hi5-12G base, avec ajout d'un input fiber ST pour extension de signaux 4K over long distances.

...

Les performances matérielles incluent un support pour des débits jusqu'à 12 Gbps, avec 12-bit workflows. L'audio est supporté via 8-channel 24-bit embedded, avec pass-through pour AC-3 (Dolby Digital) et E-AC-3 (Dolby Digital Plus), incluant DD+ Atmos (aka DD+ JOC). Supports up to 100 frames of audio delay. Pour le fiber input, les specs optiques sont Nominal Wavelength Rx 1260 nm (min), 1620 nm (max) ; Optical Sensitivity -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps) ; Overload Power -2 dBm (min). Non communiqué par le constructeur pour les latences audio/vidéo spécifiques. If a connected monitor doesn’t support HDMI protocol, the unit automatically switches to DVI protocol (which does not pass audio).

L'architecture assure un chemin vidéo identique au flux entrant, avec HDR infoframe generation with pass-through or override for Colorimetry and Transfer Characteristic. Les interfaces comprennent 1x 12G-SDI BNC In, 1x 12G-SDI Fiber ST connector In, 1x HDMI Type A Out, 2x RCA analogique audio Out (2-channel -10dBu nominal). La fiabilité est renforcée par un boîtier compact (1/3 RU), et un USB port used with supplied cable and Mini-Config software application to configure and view device status via Mac or Windows. Le modèle ships with a Fiber ST single channel SFP receiver. Uses approximately 11 watts of power and convection cooling, warm to the touch normal ; mount in a location with access to air for proper cooling, do not stack with other Mini-Converters.

La sécurité repose sur l'absence de support pour contenu HDCP. Aucune compatibilité logicielle spécifique n'est indiquée au-delà du support AJA Mini-Config. Non communiqué par le constructeur pour les compatibilités avec des systèmes tiers, logiciels broadcast ou matériels non-AJA. Le produit supporte Two Sample Interleave (2SI) 4K/UltraHD source mapping, et si connected monitor doesn’t support HDMI protocol, switches to DVI protocol (no audio).

Ce convertisseur cible les environnements broadcast, post-production et intégration audiovisuelle professionnels B2B où les sources SDI ou fiber doivent être converties pour displays HDMI. Il s'intègre dans les racks pour monitoring, les OB vans pour extension fiber, les studios live pour gestion HDR, et les setups caméra pour portabilité avec alimentation P-TAP optionnelle. L'usage est adapté aux intégrateurs systèmes IT/broadcast nécessitant une conversion fiable avec audio pass-through et support 12-bit workflows.

Le Hi5-12G-R-ST permet la conversion 12G-SDI ou fiber vers HDMI 2.0b jusqu'à 4K 60p avec embedded audio 8-channel et pass-through Dolby formats, tout en gérant HDR metadata pass-through ou override. La détection automatique des formats facilite les tests et le déploiement. Le format compact avec alimentation universelle autorise intégration dans environnements contraints, avec garantie 5 ans.

Caractéristiques Détaillées

\u003Ctable\u0020class\u003D\u0022table\u002Dauto\u0020w\u002Dfull\u0020border\u0020border\u002Dgray\u002D300\u0020text\u002Dsm\u0022\u003E\u000D\u000A\u003Cthead\u0020class\u003D\u0022bg\u002Dgray\u002D100\u0022\u003E\u000D\u000A\u003Ctr\u003E\u000D\u000A\u003Cth\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0020text\u002Dleft\u0022\u003ECaract\u00E9ristique\u003C\u002Fth\u003E\u000D\u000A\u003Cth\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0020text\u002Dleft\u0022\u003ED\u00E9tail\u003C\u002Fth\u003E\u000D\u000A\u003C\u002Ftr\u003E\u000D\u000A\u003C\u002Fthead\u003E\u000D\u000A\u003Ctbody\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EFormats\u0020vid\u00E9o\u0020support\u00E9s\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u00284K\u0029\u00204096x2160p\u002023.98,\u002024,\u002025,\u002029.97,\u002030,\u002047.95,\u002048,\u002050,\u002059.94,\u002060\u0020\u003B\u0020\u0028UltraHD\u0029\u00203840x2160p\u002023.98,\u002024,\u002025,\u002029.97,\u002030,\u002047.95,\u002048,\u002050,\u002059.94,\u002060\u0020\u003B\u0020\u00282K\u0029\u00202048x1080p\u002023.98,\u002024,\u002025,\u002029.97,\u002030,\u002047.95,\u002048,\u002050,\u002059.94,\u002060\u0020\u003B\u0020\u00282K\u0029\u00202048x1080PsF\u002023.98,\u002024,\u002025,\u002029.97,\u002030\u0020\u003B\u0020\u0028HD\u0029\u00201920x1080p\u002023.98,\u002024,\u002025,\u002029.97,\u002030,\u002050,\u002059.94,\u002060\u0020\u003B\u0020\u0028HD\u0029\u00201920x1080i\u002050,\u002059.94,\u002060\u0020\u003B\u0020\u0028HD\u0029\u00201280x720p\u002050,\u002059.94,\u002060\u0020\u003B\u0020\u0028SD\u0029\u0020720x576i\u002050\u0020\u003B\u0020\u0028SD\u0029\u0020720x480i\u002059.94\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EVideo\u0020Input\u0020Digital\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E1x\u002012G\u002DSDI\u0020BNC,\u0020SMPTE\u002D259\u002F292\u002F424\u002F2081\u002F2082\u0020\u003B\u0020YCbCr\u00204\u003A2\u003A2\u002F4\u003A4\u003A4\u0020\u003B\u0020RGB\u00204\u003A4\u003A4,\u0020SMPTE\u0020or\u0020Full\u0020level\u0020\u003B\u00208,\u002010,\u002012\u002Dbit\u0020\u003B\u0020Two\u0020Sample\u0020Interleave\u0020\u00282SI\u0029\u00204K\u002FUltraHD\u0020source\u0020mapping\u0020\u003B\u00201x\u002012G\u002DSDI\u0020Fiber\u0020ST\u0020connector,\u0020SMPTE\u0020297\u002F259\u002F292\u002F424\u002F2081\u002F2082\u0020\u003B\u0020Nominal\u0020Wavelength\u0020Rx\u00201260\u0020nm\u0020\u0028min\u0029,\u00201620\u0020nm\u0020\u0028max\u0029\u0020\u003B\u0020Optical\u0020Sensitivity\u0020\u002D10\u0020dBm\u0020\u0028min\u002012\u0020Gbps\u0029,\u0020\u002D14\u0020dBm\u0020\u0028min\u00203\u0020Gbps\u0029\u0020\u003B\u0020Overload\u0020Power\u0020\u002D2\u0020dBm\u0020\u0028min\u0029\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EVideo\u0020Output\u0020Digital\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E1x\u0020HDMI\u0020Type\u0020A\u0020connector,\u0020HDMI\u0020v2.0b\u0020\u003B\u0020HDR\u0020infoframe\u0020generation\u0020with\u0020pass\u002Dthrough\u0020or\u0020override\u0020for\u0020Colorimetry\u0020and\u0020Transfer\u0020Characteristic\u0020\u003B\u0020YCbCr\u00204\u003A2\u003A2\u002F4\u003A4\u003A4\u002F4\u003A2\u003A0\u0020\u003B\u0020RGB\u00204\u003A4\u003A4,\u0020SMPTE\u0020or\u0020Full\u0020level\u0020\u003B\u002024,\u002030,\u0020or\u002036\u0020Bits\u0020Per\u0020Pixel\u0020\u0028HFR\u00204K\u002FUltraHD\u00204\u003A4\u003A4\u0020limited\u0020to\u002024\u0020BPP\u0029\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAudio\u0020Input\u0020Digital\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ESDI\u0020embedded\u0020audio,\u002024\u002Dbit\u0020\u0028SD\u0020limited\u0020to\u002020\u002Dbit\u0029,\u002016\u002Dchannel\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAudio\u0020Output\u0020Digital\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EHDMI\u0020embedded\u0020audio,\u002024\u002Dbit,\u00208\u002Dchannel\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAudio\u0020Output\u0020Analog\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E2x\u0020RCA\u0020style\u0020connector,\u00202\u002Dchannel\u0020\u002D10dBu\u0020\u0028nominal\u0029\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAudio\u0020Pass\u002DThrough\u0020Formats\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EPCM\u0020\u003B\u0020Dolby\u0020Digital\u0020\u0028AC\u002D3\u0029\u0020\u003B\u0020Dolby\u0020Digital\u0020Plus\u0020\u0028E\u002DAC\u002D3\u0029,\u0020including\u0020Atmos\u0020Immersive\u0020Sound\u0020\u0028JOC\u0029\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAudio\u0020Delay\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ESupports\u0020up\u0020to\u0020100\u0020frames\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EUser\u0020Interface\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EUSB\u0020port\u0020used\u0020with\u0020supplied\u0020cable\u0020and\u0020Mini\u002DConfig\u0020software\u0020application\u0020to\u0020configure\u0020and\u0020view\u0020device\u0020status\u0020via\u0020Mac\u0020or\u0020Windows\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAlimentation\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E5\u002D16\u0020VDC\u0020regulated,\u002011\u0020watts,\u0020power\u0020supply\u0020required\u0020included\u0020with\u0020purchase\u0020\u003B\u0020AC\u0020Adapter\u003A\u0020100\u002D240VAC,\u002050\u002F60\u0020Hz,\u0020universal\u0020input\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EDimensions\u0020\u0028L\u0020\u00D7\u0020P\u0020\u00D7\u0020H\u0029\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E116,84\u0020\u00D7\u0020102,11\u0020\u00D7\u002022,86\u0020mm\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EPoids\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E0,3\u0020kg\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ETemp\u00E9rature\u0020de\u0020fonctionnement\u0020s\u00FBre\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E0\u0020\u00E0\u002040\u0020\u00B0C\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003ETemp\u00E9rature\u0020de\u0020stockage\u0020\u0028power\u0020OFF\u0029\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u002D40\u0020\u00E0\u002060\u0020\u00B0C\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EHumidit\u00E9\u0020relative\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E10\u002D90\u0020\u0025\u0020non\u0020condensante\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EAltitude\u0020op\u00E9rationnelle\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E\u003C\u00203000\u0020m\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003Ctr\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003EGarantie\u003C\u002Ftd\u003E\u003Ctd\u0020class\u003D\u0022border\u0020px\u002D4\u0020py\u002D2\u0022\u003E5\u0020ans\u003C\u002Ftd\u003E\u003C\u002Ftr\u003E\u000D\u000A\u003C\u002Ftbody\u003E\u000D\u000A\u003C\u002Ftable\u003E
