Les niveaux RAID expliqués : RAID 0, 1, 5, 6, 10 en environnement professionnel

Qu’est-ce qu’un niveau RAID et pourquoi est-il utilisé en environnement professionnel ?

Un niveau RAID définit une méthode d’organisation des données sur plusieurs disques physiques afin de répondre à des exigences précises en matière de performance, de disponibilité et de tolérance aux pannes. En environnement professionnel, le RAID ne constitue pas une optimisation optionnelle mais un élément fondamental de l’architecture de stockage. Il permet de regrouper plusieurs disques en un volume logique unique tout en appliquant des mécanismes de redondance ou de répartition adaptés aux contraintes métier.

Le RAID est principalement utilisé pour réduire l’impact des pannes matérielles, qui deviennent statistiquement inévitables à mesure que le nombre de disques augmente. Dans une infrastructure serveur ou une baie de stockage, l’absence de RAID expose directement les applications à des interruptions de service critiques. Le RAID vise à maintenir l’accès aux données malgré la défaillance d’un ou plusieurs disques, selon le niveau choisi.

Au-delà de la tolérance aux pannes, le RAID intervient également dans la gestion des performances d’entrées et sorties. En répartissant les opérations de lecture et d’écriture sur plusieurs disques, certains niveaux RAID permettent d’augmenter le débit global et de réduire la latence. Cet aspect est déterminant pour les charges transactionnelles, les bases de données et les environnements virtualisés.

Il est essentiel de comprendre que le RAID ne protège pas contre les erreurs logiques, la corruption applicative, les suppressions accidentelles ou les sinistres majeurs. Il s’inscrit dans une stratégie globale incluant sauvegarde, réplication et plan de reprise d’activité. Son rôle reste strictement centré sur la disponibilité immédiate des données face aux défaillances matérielles.

Différence entre RAID matériel et RAID logiciel

Ce tableau synthétise les différences structurelles entre RAID matériel et RAID logiciel dans un contexte d’exploitation professionnelle, en mettant en évidence les impacts directs sur la performance, la stabilité et la gestion opérationnelle.

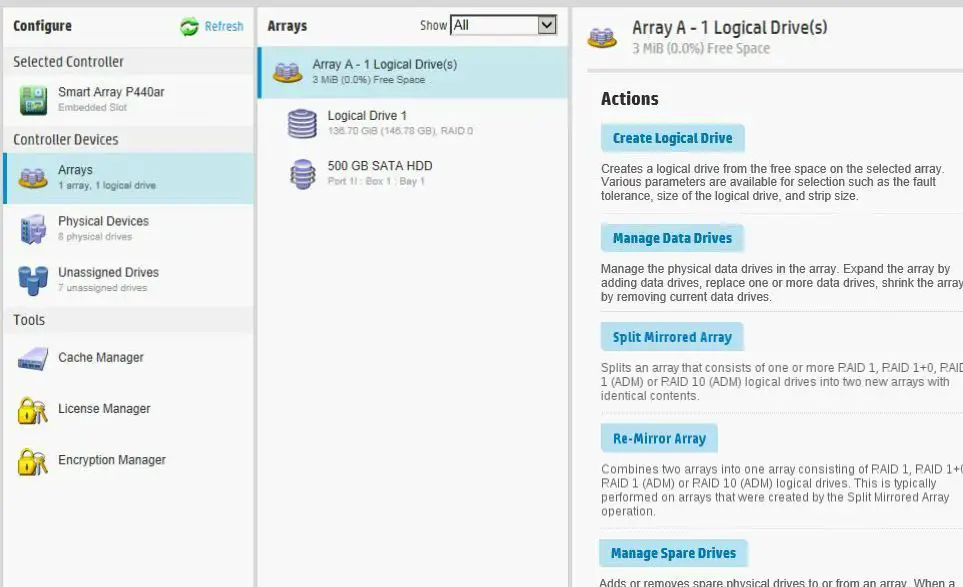

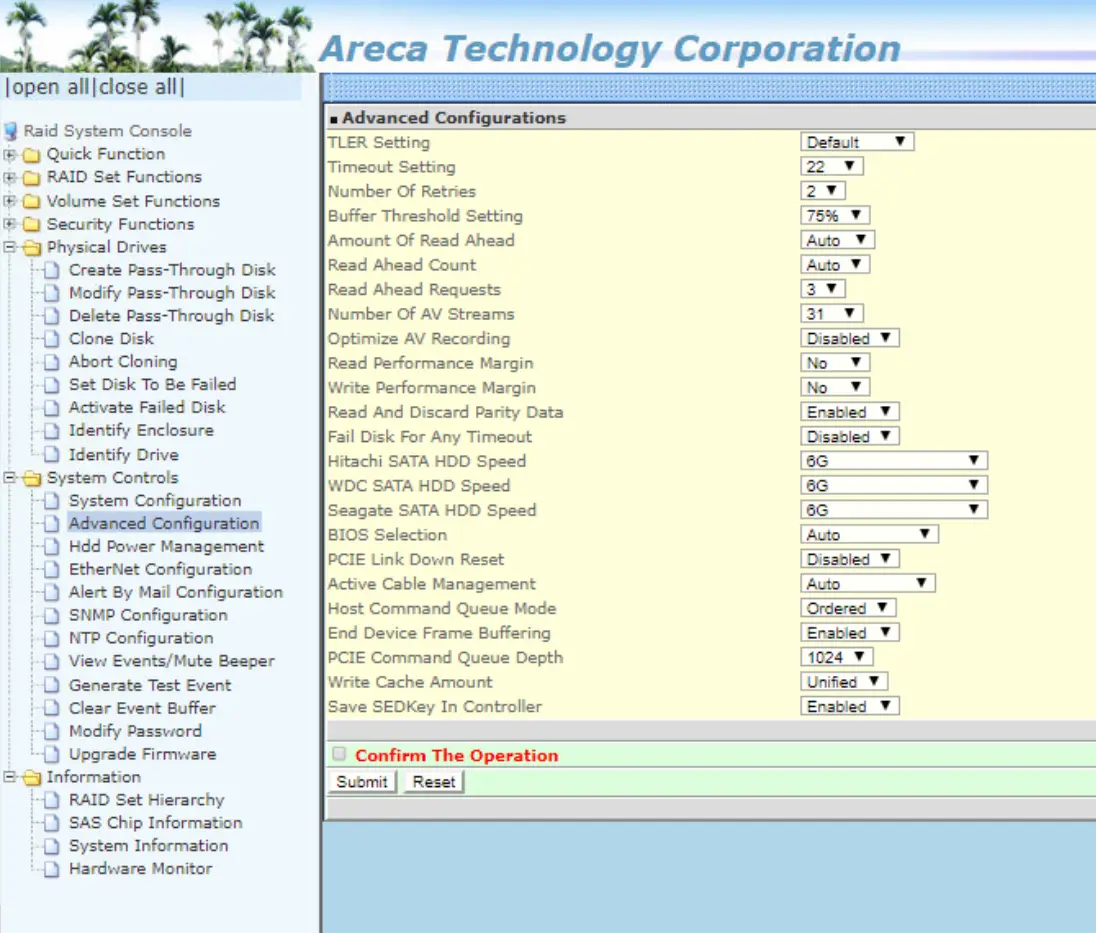

Le RAID matériel repose sur un contrôleur dédié disposant de son propre processeur et de mémoire cache. Ce contrôleur gère l’ensemble des calculs de parité, la distribution des données et les reconstructions sans solliciter le système d’exploitation. Cette approche garantit des performances stables et prévisibles, indépendantes de la charge applicative.

Le RAID logiciel est implémenté directement par le système d’exploitation. Les calculs de redondance et de Reconstruction RAID sont réalisés par le CPU du serveur, ce qui peut impacter les performances en cas de charge élevée. Bien qu’il puisse convenir à certains usages, il montre ses limites dans les environnements professionnels à forte sollicitation.

En production critique, le RAID matériel reste privilégié pour sa fiabilité, sa gestion avancée des caches et sa capacité à maintenir des performances constantes, notamment lors des phases de dégradation ou de reconstruction.

Objectifs principaux du RAID en entreprise

Le premier objectif du RAID en entreprise est la continuité de service. Une panne disque ne doit pas entraîner d’arrêt applicatif ni d’indisponibilité des données. Le RAID permet de masquer la défaillance matérielle et de maintenir le système en fonctionnement.

Le second objectif concerne la performance. En agrégeant plusieurs disques, le RAID permet d’augmenter le nombre d’opérations simultanées et d’absorber des charges d’E/S élevées. Cet aspect est déterminant pour les environnements virtualisés et les bases de données transactionnelles.

Enfin, le RAID vise à optimiser l’utilisation de la capacité brute tout en maintenant un niveau de sécurité acceptable. Chaque niveau implique un compromis spécifique entre capacité utile, performances et tolérance aux pannes.

Impact du RAID sur la disponibilité et la continuité de service

Le niveau RAID choisi conditionne directement la disponibilité du système de stockage. Certains niveaux permettent de continuer à fonctionner malgré une panne disque, tandis que d’autres exposent à une indisponibilité immédiate.

La phase de reconstruction est un point critique. Durant cette période, les performances sont dégradées et le risque d’incident supplémentaire augmente. Un RAID mal dimensionné peut rester techniquement disponible tout en rendant les applications inutilisables.

La continuité de service dépend donc autant du niveau RAID que de la capacité à maîtriser les impacts opérationnels liés aux reconstructions et aux charges réelles.

À quels usages correspondent les niveaux RAID 0 et RAID 1 ?

Les niveaux RAID 0 et RAID 1 constituent les formes les plus simples d’implémentation du RAID. Leur fonctionnement repose sur des principes élémentaires, respectivement la répartition des données sans redondance et la duplication complète des données. En environnement professionnel, leur simplicité ne doit pas être confondue avec une polyvalence. Leur usage doit être strictement aligné avec des besoins techniques précis et des contraintes clairement identifiées.

RAID 0 et RAID 1 ne répondent pas aux mêmes objectifs et ne couvrent pas les mêmes risques. Le premier vise exclusivement la performance, au détriment total de la tolérance aux pannes. Le second privilégie la disponibilité des données mais au prix d’une consommation élevée de capacité brute. Aucun des deux ne constitue une solution complète pour des environnements critiques à forte volumétrie.

Leur présence dans des infrastructures professionnelles reste néanmoins légitime lorsqu’ils sont intégrés dans une architecture globale incluant sauvegarde, redondance applicative ou réplication externe. Leur mauvaise utilisation, en revanche, expose à des risques majeurs de perte de données ou d’indisponibilité prolongée.

RAID 0 : performances sans tolérance de panne

Le RAID 0 repose sur un mécanisme de striping pur, où les données sont découpées en blocs répartis sur l’ensemble des disques du volume. Cette approche permet d’exploiter pleinement la bande passante cumulée des disques et d’augmenter significativement les performances en lecture et en écriture.

En contrepartie, le RAID 0 n’intègre aucun mécanisme de redondance. La défaillance d’un seul disque entraîne la perte totale du volume, puisque chaque fichier est physiquement fragmenté sur l’ensemble des disques. Le taux de défaillance global augmente mécaniquement avec le nombre de disques utilisés.

En environnement professionnel, RAID 0 est réservé à des usages très spécifiques, comme des volumes temporaires, des espaces de travail à haute performance ou des caches applicatifs, toujours associés à une stratégie de sauvegarde externe ou à une régénération automatique des données.

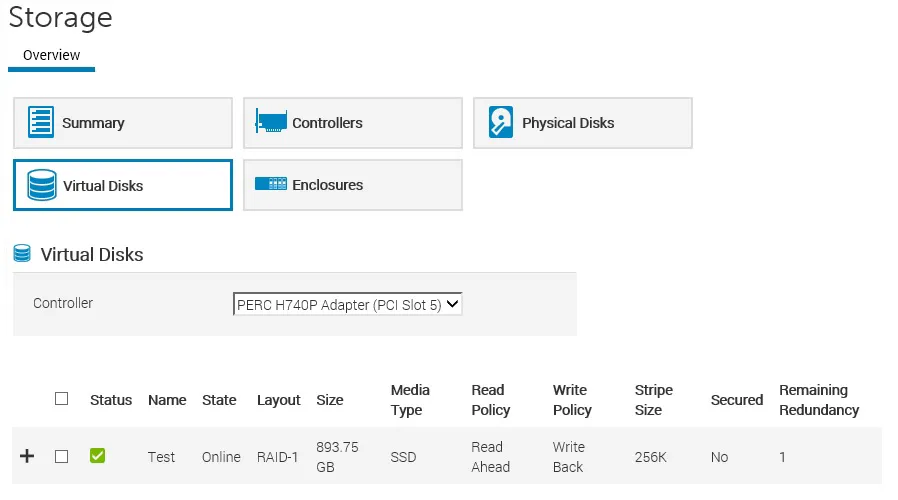

RAID 1 : redondance simple et sécurité des données

Le RAID 1 repose sur la duplication intégrale des données sur deux disques ou plus. Chaque écriture est effectuée simultanément sur l’ensemble des disques du miroir, garantissant une copie exacte des données en permanence. En cas de panne d’un disque, le volume reste pleinement accessible.

Les performances en lecture peuvent être améliorées grâce à la répartition des accès entre les disques du miroir, tandis que les performances en écriture restent équivalentes à celles d’un disque unique. La reconstruction après incident est simple et rapide, puisqu’elle consiste à recopier les données depuis le disque sain.

RAID 1 est couramment utilisé pour des volumes systèmes, des partitions critiques ou des environnements nécessitant une disponibilité immédiate avec une complexité opérationnelle minimale.

Limites des RAID simples en environnement critique

Les RAID 0 et RAID 1 présentent des limites structurelles importantes lorsqu’ils sont utilisés à grande échelle. RAID 0 expose à un risque de perte totale de données, tandis que RAID 1 consomme 50 % de la capacité brute sans offrir de gains significatifs en écriture.

Dans les environnements à forte volumétrie ou à charge transactionnelle élevée, ces niveaux deviennent rapidement inefficaces. Ils ne permettent ni une montée en charge optimale, ni une gestion fine des risques liés aux pannes multiples.

En infrastructure critique, ils doivent être considérés comme des briques spécialisées et non comme des solutions de stockage principales, sous peine de fragiliser l’ensemble du système d’information.

Pourquoi les RAID 5 et RAID 6 sont-ils courants dans les infrastructures professionnelles ?

Les niveaux RAID 5 et RAID 6 se sont imposés historiquement comme des standards dans les infrastructures professionnelles en raison de leur capacité à offrir un compromis entre capacité utile, tolérance aux pannes et coûts matériels. Contrairement aux RAID simples, ils permettent de mutualiser la redondance sur l’ensemble des disques grâce à des mécanismes de parité distribuée, évitant la duplication intégrale des données.

Ces niveaux RAID sont fréquemment utilisés dans les serveurs de fichiers, les baies de stockage généralistes et certains environnements virtualisés, où la priorité porte sur l’optimisation de la capacité tout en conservant un niveau de sécurité acceptable. Leur adoption repose toutefois sur des hypothèses techniques qui doivent être réévaluées à mesure que la capacité des disques augmente.

RAID 5 et RAID 6 introduisent une complexité opérationnelle plus élevée que RAID 0 ou RAID 1. Les calculs de parité, les reconstructions et la gestion des états dégradés ont un impact direct sur les performances et la stabilité globale du système, en particulier lors d’incidents matériels.

RAID 5 : compromis entre capacité, performance et sécurité

Le RAID 5 répartit les données et une parité simple sur l’ensemble des disques du groupe. Cette parité permet de reconstruire les données en cas de défaillance d’un disque unique. La capacité utile correspond à la somme des disques moins l’équivalent d’un disque consacré à la parité, ce qui en fait une solution économiquement attractive.

Les performances en lecture sont généralement bonnes, car les données sont lues en parallèle sur plusieurs disques. En revanche, les écritures subissent un surcoût lié au calcul et à la mise à jour de la parité, phénomène connu sous le nom de write penalty. Ce coût devient visible sur les charges transactionnelles intensives.

RAID 5 reste pertinent pour des volumes de taille modérée et des usages majoritairement orientés lecture, mais il montre rapidement ses limites lorsque la volumétrie et la criticité augmentent.

RAID 6 : double parité et continuité de service

Ce tableau met en perspective les niveaux RAID les plus courants en environnement professionnel selon leur tolérance de panne, leur capacité utile et leur comportement lors des phases de reconstruction.

Le RAID 6 étend le principe du RAID 5 en intégrant une seconde parité indépendante. Cette double parité permet de tolérer la défaillance simultanée de deux disques, réduisant significativement le risque de perte de données lors d’une reconstruction.

Cette sécurité supplémentaire a un coût. Deux disques équivalents sont dédiés à la parité et les calculs sont plus complexes, ce qui augmente la charge sur le contrôleur RAID et peut impacter les performances en écriture. Ces contraintes sont toutefois généralement acceptables dans des environnements où la disponibilité prime.

RAID 6 est aujourd’hui privilégié pour les ensembles de disques de grande capacité, où le risque de panne multiple durant un rebuild devient un facteur déterminant.

Temps de reconstruction et impact sur les performances

La reconstruction d’un RAID 5 ou RAID 6 sollicite l’ensemble des disques du groupe afin de recalculer les données manquantes. Plus la capacité des disques est élevée, plus la quantité de données à relire est importante, allongeant mécaniquement la durée du rebuild.

Durant cette phase, les performances globales chutent parfois de manière significative. Les applications continuent de fonctionner, mais avec une latence accrue et un débit réduit. Cette dégradation peut devenir critique pour des charges sensibles aux temps de réponse.

Le système reste également exposé à une panne supplémentaire. Dans le cas d’un RAID 5, une seconde défaillance disque entraîne la perte totale du volume, ce qui renforce l’importance du dimensionnement et du choix du niveau RAID.

Risque d’erreur de lecture (URE) lors des reconstructions

Les erreurs de lecture irrécupérables, ou URE, correspondent à des secteurs que le disque ne parvient pas à relire malgré les mécanismes de correction internes. Leur probabilité est faible à l’échelle d’un secteur, mais elle devient significative lorsqu’un volume important de données est relu.

Lors d’un Rebuild RAID 5, l’apparition d’une URE peut empêcher la reconstruction complète et conduire à la perte du volume. Ce risque augmente avec la capacité des disques et la taille globale du RAID, rendant ce niveau de moins en moins adapté aux environnements modernes à forte densité.

Le RAID 6 réduit fortement ce risque grâce à la double parité, ce qui explique son adoption croissante dans les infrastructures professionnelles utilisant des disques de plusieurs téraoctets.

Dans quels cas le RAID 10 est-il préférable aux autres niveaux RAID ?

Le RAID 10 combine les principes du RAID 1 et du RAID 0 afin de fournir simultanément des performances élevées et une tolérance aux pannes robuste. Cette architecture repose sur des paires de disques en miroir, agrégées ensuite par striping. Contrairement aux RAID à parité, il ne nécessite aucun calcul complexe pour la reconstruction des données, ce qui réduit les risques et les impacts en situation dégradée.

En environnement professionnel, le RAID 10 est généralement choisi lorsque la performance réelle et la stabilité opérationnelle priment sur l’optimisation de la capacité brute. Il est particulièrement adapté aux charges transactionnelles soutenues, aux bases de données et aux plateformes de virtualisation nécessitant des temps de réponse constants.

Ce niveau RAID impose toutefois des contraintes matérielles importantes et un coût plus élevé par téraoctet utile. Son adoption doit donc être justifiée par des exigences techniques claires et mesurables.

RAID 10 : performances élevées et haute disponibilité

Le fonctionnement du RAID 10 permet une répartition efficace des opérations de lecture et d’écriture sur l’ensemble des disques. Les lectures peuvent être distribuées entre les disques des miroirs, tandis que les écritures sont parallélisées sur plusieurs paires, offrant un débit élevé et une latence réduite.

Contrairement aux RAID à parité, le RAID 10 ne subit pas de pénalité d’écriture liée au calcul de parité. Cette caractéristique le rend particulièrement performant pour les charges comportant un grand nombre d’écritures aléatoires, typiques des bases de données relationnelles et des environnements virtualisés.

La disponibilité est également renforcée par la simplicité du mécanisme de reconstruction. En cas de panne disque, le système continue de fonctionner sans recalcul complexe, limitant les dégradations de performance.

Tolérance aux pannes multiples selon les scénarios de défaillance

Le RAID 10 peut tolérer plusieurs pannes simultanées, à condition que celles-ci n’affectent pas les deux disques d’un même miroir. Cette tolérance dépend donc de la répartition des pannes et non uniquement de leur nombre, ce qui offre une résilience élevée dans de nombreux scénarios réels.

Dans le cas de pannes réparties sur différentes paires, le volume reste opérationnel sans perte de données. Cette propriété distingue le RAID 10 des RAID 5 et RAID 6, où certaines combinaisons de pannes entraînent une indisponibilité immédiate.

Cette résilience, associée à des temps de reconstruction courts, réduit significativement la fenêtre de risque pendant laquelle le système est exposé à une défaillance critique.

Contraintes matérielles et coût du RAID 10

Le principal inconvénient du RAID 10 réside dans son efficacité en termes de capacité. Seule la moitié de la capacité brute est utilisable, ce qui implique un nombre de disques plus élevé pour atteindre une volumétrie donnée.

Cette contrainte se traduit par un coût matériel supérieur, incluant les disques eux-mêmes, les emplacements disponibles et parfois des contrôleurs plus performants pour gérer le nombre accru de périphériques.

Malgré ce coût, le RAID 10 reste privilégié dans les environnements où les performances, la stabilité et la prévisibilité du comportement du stockage sont des critères prioritaires.

Quels sont les enjeux du RAID avec des disques de grande capacité ?

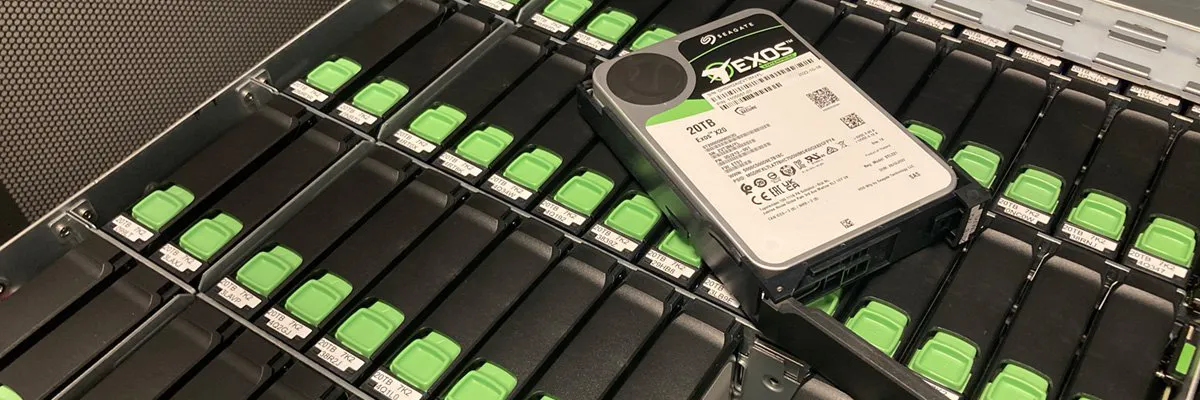

L’augmentation continue de la capacité des disques durs et des SSD modifie profondément les équilibres historiques des niveaux RAID. Les modèles de fiabilité et de reconstruction qui étaient valables avec des disques de quelques centaines de gigaoctets ne le sont plus avec des disques de plusieurs téraoctets. Cette évolution impose une réévaluation systématique des choix RAID en environnement professionnel.

À mesure que la capacité unitaire augmente, la durée nécessaire pour relire l’intégralité d’un disque lors d’une reconstruction s’allonge considérablement. Cette contrainte technique accroît la période pendant laquelle le RAID fonctionne en état dégradé, augmentant ainsi le risque opérationnel global.

Les disques de grande capacité amplifient également les risques statistiques d’erreurs de lecture irrécupérables. Ces facteurs combinés rendent certains niveaux RAID historiquement populaires nettement moins adaptés aux infrastructures modernes à forte densité.

Allongement des temps de rebuild avec les disques haute densité

Le temps de reconstruction d’un RAID est directement proportionnel à la quantité de données à relire et à réécrire. Avec des disques de plusieurs téraoctets, un rebuild peut s’étendre sur plusieurs dizaines d’heures, voire plusieurs jours, selon la charge du système et les priorités de reconstruction définies.

Durant cette période, le RAID fonctionne avec un niveau de redondance réduit. Les performances sont souvent fortement dégradées, car les disques doivent simultanément servir les applications et participer au processus de reconstruction.

Cette durée prolongée augmente mécaniquement la probabilité qu’un second incident survienne avant la fin du rebuild, mettant en péril l’intégrité du volume.

Augmentation du risque d’URE sur les volumes importants

Les erreurs de lecture irrécupérables deviennent un facteur critique avec l’augmentation de la capacité des disques. Même avec des taux d’erreur très faibles annoncés par les constructeurs, la lecture de plusieurs dizaines de téraoctets lors d’un rebuild augmente significativement la probabilité de rencontrer une erreur de lecture irrécupérable (URE) (Unrecoverable Read Error).

Sur un RAID 5, une seule URE pendant la reconstruction suffit généralement à rendre le volume incohérent et à provoquer une perte de données. Ce risque n’est pas théorique et doit être intégré dans toute analyse de fiabilité sérieuse.

Le RAID 6 et le RAID 10 offrent une meilleure résistance à ce type d’incident, en réduisant la dépendance à une reconstruction parfaite sur l’ensemble des disques.

Conséquences sur le choix entre RAID 5, RAID 6 et RAID 10

L’augmentation de la capacité unitaire des disques modifie profondément les équilibres de fiabilité et impose une adaptation des niveaux RAID utilisés en production.

Avec des disques de grande capacité, le RAID 5 devient de plus en plus difficile à justifier pour des environnements professionnels critiques. Les risques cumulés liés aux temps de rebuild et aux URE dépassent souvent les bénéfices en termes de capacité utile.

Le RAID 6 constitue une alternative plus sûre pour les ensembles de disques importants, au prix d’une capacité légèrement réduite et d’un surcoût en calcul. Le RAID 10, quant à lui, reste la solution la plus robuste, mais aussi la plus coûteuse en capacité brute.

Le choix entre ces niveaux doit être guidé par une analyse objective des risques, de la criticité des données et des contraintes opérationnelles réelles.

Comment choisir le niveau RAID adapté à une infrastructure professionnelle ?

Le choix d’un niveau RAID en environnement professionnel ne doit jamais être guidé par des considérations simplistes ou par des habitudes héritées d’architectures plus anciennes. Il s’agit d’une décision structurante qui impacte directement la disponibilité des services, les performances applicatives et le niveau de risque acceptable pour l’organisation. Chaque niveau RAID répond à des contraintes spécifiques qui doivent être analysées en amont.

Une erreur fréquente consiste à sélectionner un niveau RAID uniquement sur la base de la capacité utile ou du coût par téraoctet. Cette approche néglige les effets réels des charges applicatives, des phases de reconstruction et des scénarios de panne multiples. En production, les performances observées et la résilience effective diffèrent souvent des modèles théoriques.

Le RAID doit être considéré comme une brique d’infrastructure parmi d’autres, intégrée dans une architecture globale comprenant sauvegarde, réplication et plan de reprise d’activité. Son dimensionnement doit être cohérent avec l’ensemble de ces mécanismes.

Critères de choix : charge applicative, volumétrie et criticité

La nature de la charge applicative constitue le premier critère de choix. Les applications transactionnelles, les bases de données et les environnements virtualisés génèrent des profils d’E/S très différents de ceux des serveurs de fichiers ou des archives. Le niveau RAID doit être capable d’absorber ces charges sans dégradation excessive.

La volumétrie et la croissance des données influencent directement la durée des reconstructions et le niveau de risque associé. Plus les volumes sont importants, plus les contraintes liées aux rebuilds et aux erreurs de lecture deviennent critiques.

Enfin, la criticité des données détermine le niveau de tolérance aux pannes acceptable. Certaines données peuvent supporter une indisponibilité temporaire, d’autres non. Le niveau RAID doit refléter cette réalité opérationnelle.

Performance réelle vs performance théorique des niveaux RAID

Les performances théoriques des niveaux RAID sont souvent calculées dans des conditions idéales, sans tenir compte des charges concurrentes, des accès aléatoires ou des phases de dégradation. En production, ces conditions sont rarement réunies.

Les pénalités d’écriture, la latence induite par les calculs de parité et l’impact des reconstructions sur les performances doivent être évalués de manière réaliste. Un RAID performant sur le papier peut devenir un goulot d’étranglement en situation réelle.

Une analyse basée sur des tests représentatifs et des scénarios de charge réels reste indispensable pour valider le choix d’un niveau RAID.

Limites du RAID face aux stratégies de sauvegarde et de PRA

Le RAID ne constitue en aucun cas une solution de sauvegarde. Il protège uniquement contre certaines pannes matérielles et ne permet pas de restaurer des données supprimées, corrompues ou chiffrées par un incident de sécurité.

Les stratégies de sauvegarde et de plan de reprise d’activité doivent être conçues indépendamment du niveau RAID choisi. Une infrastructure peut disposer d’un RAID robuste tout en restant vulnérable en l’absence de copies externes et de procédures de restauration éprouvées.

Le RAID doit donc être intégré dans une approche globale de protection des données, où chaque mécanisme couvre des risques distincts et complémentaires.
