Broadcom MegaRAID SAS 9341 Series
SKU :
Principales Caractéristiques
Description du produit

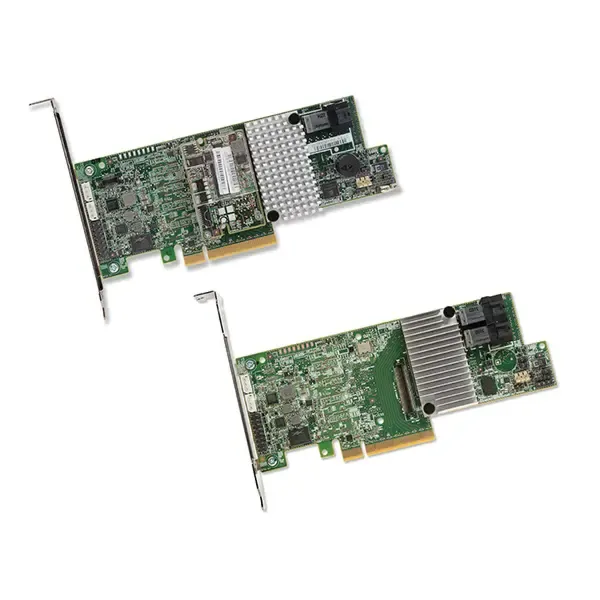

La série Broadcom MegaRAID SAS 9341 regroupe des contrôleurs RAID matériels 12 Gb/s PCIe 3.0 SATA+SAS destinés aux configurations de stockage internes. La documentation fournie couvre deux modèles de cette gamme : le 9341-4i et le 9341-8i. Le constructeur positionne cette série comme une ligne d’entrée MegaRAID destinée aux environnements nécessitant les niveaux RAID essentiels, une configuration simple et une consommation contenue, tout en conservant la prise en charge conjointe des disques durs et SSD SAS ou SATA.
Sur le plan matériel, la série couvre deux niveaux de connectivité interne. Le 9341-4i dispose de 4 ports internes et d’un connecteur mini-SAS HD SFF-8643 x4, tandis que le 9341-8i dispose de 8 ports internes et de deux connecteurs mini-SAS HD SFF-8643 x4. Les deux cartes utilisent une interface hôte PCI Express 3.0 x8. Le contrôleur indiqué est le LSISAS3008 PowerPC 476 cadencé à 1,2 GHz. Le débit de transfert annoncé atteint jusqu’à 12 Gb/s par port. Les dimensions données pour les deux modèles sont de 2.6 x 6.0 pouces.
...Les fonctions RAID documentées pour la série couvrent les niveaux 0, 1, 5, 10 et 50, ainsi qu’un mode JBOD. La capacité maximale indiquée est de 64 périphériques physiques en mode non-RAID JBOD. En mode RAID, la documentation mentionne jusqu’à 32 périphériques par volume pour RAID 0, RAID 5, RAID 10 et RAID 50, ainsi que 2 périphériques par volume plus hot spare pour RAID 1. Les fiches détaillent aussi plusieurs fonctions d’administration et de protection des ensembles de disques : Online Capacity Expansion, Online RAID Level Migration, reprise automatique après perte d’alimentation pendant une reconstruction ou une migration RAID, multipathing sur contrôleur unique avec Load Balancing, hot plug, drive roaming, sélection du volume logique de démarrage, vérification de cohérence, initialisation rapide, montée en rotation échelonnée des disques et hot spare jusqu’à 8 unités.
La série prend également en charge SafeStore Encryption Services pour les disques durs SED, la technologie Shielded state drive diagnostic, Patrol Read, la mise à jour en ligne du firmware des disques, la récupération d’erreur, SAS TCQ, SATA NCQ, les disques natifs 4K, les périphériques non disque, les volumes logiques supérieurs à 2 To, la gestion logicielle des blocs défectueux, la configuration DDF on Disk, l’import de configuration étrangère, S.M.A.R.T. ainsi que l’administration SES et SGPIO. Les outils de gestion indiqués sont MegaRAID Storage Manager, StorCLI, CTRL-R et HII. La documentation ne mentionne aucune mémoire cache dédiée pour les modèles 9341-4i et 9341-8i.
Les usages explicitement cités couvrent les configurations de stockage internes, les serveurs rack 1U et 2U, les serveurs de fichiers, web, bases de données et messagerie, ainsi que les stations de travail haute performance. Les conditions d’exploitation indiquées sont de 0 °C à 70 °C avec une humidité de 5 à 90 % sans condensation, et de -45 °C à 105 °C en stockage avec la même plage d’humidité. La carte est donnée pour une puissance PCI de 13,0 W en fonctionnement normal et 19,04 W au maximum. Le MTFB annoncé est supérieur à 2 800 000 heures. La garantie indiquée est de 3 ans avec option de remplacement anticipé.
La série Broadcom MegaRAID SAS 9341 couvre donc deux contrôleurs RAID internes 12 Gb/s reposant sur une base technique commune : interface PCI Express 3.0 x8, contrôleur LSISAS3008, connectique mini-SAS HD SFF-8643, prise en charge SATA+SAS et mode JBOD en plus des niveaux RAID de base de la gamme. Les différences entre les deux modèles portent principalement sur le nombre de ports internes et le nombre de connecteurs. Les sources fournies ne mentionnent aucune mémoire cache dédiée, aucune prise en charge NVMe, aucune connectique externe et aucune compatibilité Fibre Channel pour cette série.
