LSI MegaRAID SAS 9280 Series
SKU :
Principales Caractéristiques
Description du produit
Cette gamme est composée des références suivantes : L5-25152-24, L5-25305-05, L5-25243-05. La gamme LSI MegaRAID SAS 9280 Series regroupe des contrôleurs RAID matériels SATA et SAS 6 Gb/s destinés aux serveurs qui doivent centraliser la gestion des volumes sur interface PCI Express 2.0 x8. Cette série couvre plusieurs répartitions de connectique selon le besoin d’intégration : carte externe dédiée, carte mixte interne/externe et carte à forte densité de ports internes avec extension externe. L’ensemble repose sur une même génération de contrôleurs MegaRAID et conserve une logique d’exploitation commune pour les infrastructures serveur qui nécessitent une gestion RAID matérielle sur disques SATA et SAS.
La gamme repose sur le contrôleur LSI SAS 2108 RAID-on-Chip et sur 512 Mo de mémoire cache DDR II à 800 MHz. Les cartes de la série prennent en charge des débits allant jusqu’à 6 Gb/s par port. Les variantes couvrent des configurations à huit ports externes, à quatre ports internes et quatre ports externes, ainsi qu’à vingt-quatre ports internes et quatre ports externes. Selon le modèle retenu, la connectique utilise des interfaces Mini-SAS SFF-8088 pour les liaisons externes et Mini-SAS SFF-8087 pour les liaisons internes. L’ensemble de la série prend en charge les niveaux RAID 0, 1, 5 et 6 ainsi que les ensembles RAID 10, 50 et 60, avec une gestion de jusqu’à 64 lecteurs logiques et une taille de bande configurable jusqu’à 1 Mo.

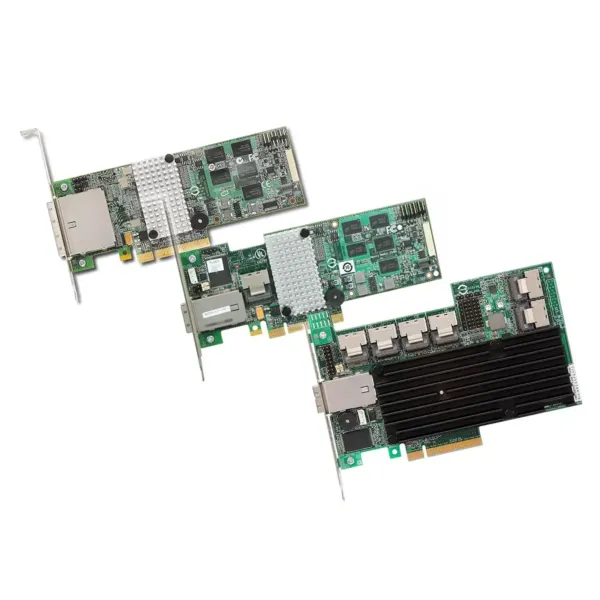

La série MegaRAID SAS 9280 répond à des besoins d’architecture distincts au sein d’une même base technique. La version 9280-8e est orientée vers les environnements de stockage externe raccordés à des boîtiers de disques. La version 9280-4i4e combine stockage interne du serveur et extension externe sur un seul contrôleur. La version 9280-24i4e cible les serveurs à forte densité de disques internes avec prolongement vers des unités JBOD externes. Cette répartition permet de sélectionner un modèle en fonction de la topologie réelle du serveur et de son environnement de stockage, sans changer de génération de contrôleur RAID, d’outils d’administration ou de logique de configuration des volumes.
La gamme intègre les fonctions RAID nécessaires à l’exploitation et à la maintenance de volumes matériels dans des environnements SATA et SAS. Les fonctions Online Capacity Expansion et Online RAID Level Migration permettent l’évolution des ensembles sans arrêt complet hors ligne. La reprise automatique après perte d’alimentation pendant une reconstruction ou une migration, le multipathing sur contrôleur unique, l’équilibrage de charge, le contrôle de cohérence en arrière-plan, la lecture Patrol, la gestion S.M.A.R.T, les hot spares globaux et dédiés, la reconstruction automatique, l’affinité d’enclosure ainsi que la gestion d’enclosure via SES et SGPIO structurent le fonctionnement de la série. La suite logicielle MegaRAID Management Suite, MegaRAID Storage Manager, MegaCLI et WebBIOS assure une administration homogène sur les différentes cartes de la gamme.
La compatibilité matérielle de la série couvre les disques SAS et SATA selon les variantes, avec prise en charge de jusqu’à 240 unités de stockage selon la carte et la topologie associée. Les environnements visés comprennent les serveurs avec stockage externe, les serveurs combinant disques internes et châssis d’extension, ainsi que les plateformes à forte densité interne raccordées à un contrôleur RAID matériel unique. Les systèmes d’exploitation pris en charge dans la gamme comprennent Windows, Linux, Solaris x86, FreeBSD, VMware et d’autres environnements selon les modèles. Les cartes utilisent une alimentation en +3,3 V. Les formats physiques diffèrent selon la référence, avec des cartes MD2 low profile et une version demi-longueur pleine hauteur pour la déclinaison 24i4e.
La gamme LSI MegaRAID SAS 9280 Series regroupe trois contrôleurs reposant sur une base matérielle commune tout en couvrant trois besoins distincts de connectique et d’intégration : stockage externe, stockage mixte interne/externe et stockage interne dense avec extension externe. Cette organisation permet de conserver une continuité d’administration RAID, de niveaux RAID pris en charge, de logique de gestion des volumes et d’outils logiciels tout en adaptant précisément la carte à la topologie du serveur. La série constitue ainsi un ensemble cohérent pour les environnements qui exigent une gestion RAID matérielle 6 Gb/s sur interface PCI Express 2.0 avec variantes spécialisées selon le nombre et la localisation des ports SATA/SAS.
