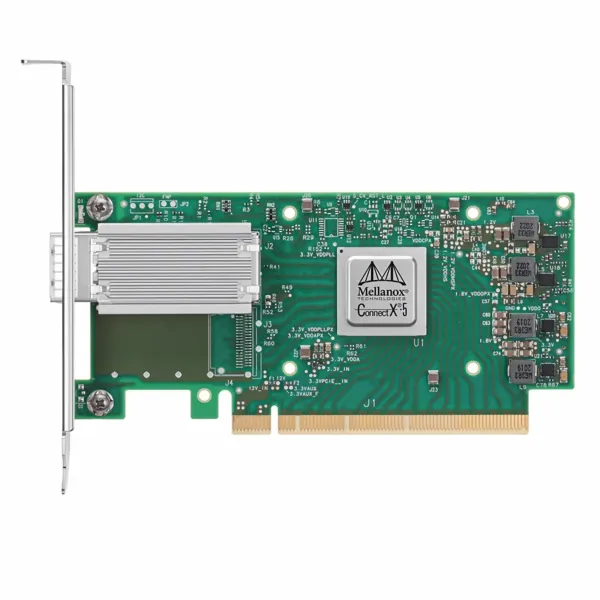

NVIDIA Mellanox ConnectX-5 VPI - Cartes réseau InfiniBand et Ethernet PCIe

Cette gamme est composée des références suivantes : MCX555A-ECAT, MCX556A-ECAT, MCX556A-EDAT.

Les cartes NVIDIA Mellanox ConnectX-5 VPI sont des cartes réseau hautes performances destinées aux environnements InfiniBand et Ethernet 100Gb/s. La gamme prend en charge deux ports de connectivité InfiniBand et Ethernet jusqu’à 100Gb/s, une latence inférieure à 600ns, un taux de messages élevé, ainsi que des déchargements avancés pour les environnements HPC, cloud, Web 2.0, stockage, Machine Learning et analyse de données.

Les références MCX555A-ECAT et MCX556A-ECAT correspondent aux modèles ConnectX-5 VPI avec InfiniBand EDR 100Gb/s et Ethernet 100GbE, en simple port ou double port selon référence, avec connectique QSFP28 et interface PCIe 3.0 x16. La référence MCX556A-EDAT correspond au modèle ConnectX-5 Ex VPI, double port QSFP28, avec InfiniBand EDR 100Gb/s, Ethernet 100GbE et interface PCIe 4.0 x16.

La connectique physique de la gamme est de type QSFP28. Cette donnée est essentielle pour le choix des câbles cuivre passifs, câbles optiques ou câbles actifs compatibles. La documentation indique l’interopérabilité avec les commutateurs InfiniBand jusqu’à EDR et les commutateurs Ethernet jusqu’à 100GbE, ainsi que la prise en charge des câbles cuivre passifs avec protection ESD et des connecteurs alimentés pour câbles optiques et actifs.

Les cartes ConnectX-5 VPI prennent en charge RDMA, RoCE, l’adaptive routing sur transport fiable, les opérations RDMA Write et Read hors ordre, les opérations atomiques réseau et PCIe, ainsi que le Dynamic Connected Transport. Elles visent les infrastructures HPC et stockage nécessitant une bande passante élevée, une faible latence et une réduction de la charge processeur.

La gamme ajoute des fonctions avancées pour les environnements de stockage, notamment les déchargements NVMe over Fabric pour machine cible, le déchargement Erasure Coding basé sur Reed-Solomon et T10-DIF Signature Handover à vitesse filaire pour le trafic entrant et sortant. Les cartes prennent également en charge les protocoles SRP, iSER, NFS RDMA, SMB Direct et NVMf.

Les fonctions réseau comprennent les déchargements VXLAN, NVGRE et GENEVE, RoCE over Overlay Networks, ASAP² pour le déchargement Open vSwitch, les tables flexibles match-action, la réécriture d’en-têtes pour le déchargement NAT, SR-IOV avec jusqu’à 512 fonctions virtuelles et jusqu’à 16 fonctions physiques par hôte, ainsi que la qualité de service configurable et programmable.

Les fonctions InfiniBand comprennent EDR, FDR, QDR, DDR et SDR, la conformité IBTA 1.3, RDMA, les sémantiques Send/Receive, le contrôle de congestion matériel, les opérations atomiques, 16 millions de canaux d’entrée/sortie, une MTU de 256 à 4Kbyte, des messages jusqu’à 2Gbyte et 8 voies virtuelles plus VL15. Les fonctions Ethernet comprennent 100GbE, 50GbE, 40GbE, 25GbE, 10GbE et 1GbE, avec prise en charge des standards IEEE 802.3bj, 802.3bm, 802.3by, 802.3ba, 802.3ae, 802.3az, 802.3ad, 802.1AX, 802.1Q, 802.1P, 802.1Qau, 802.1Qaz, 802.1Qbb, 802.1Qbg et IEEE 1588v2.

Les cartes NVIDIA Mellanox ConnectX-5 VPI prennent en charge le démarrage distant sur InfiniBand, Ethernet ou iSCSI, avec UEFI et PXE. Le support logiciel couvre Open MPI, IBM PE, OSU MPI, Intel MPI, Platform MPI, UPC, Open SHMEM, TCP/UDP, EoIB, IPoIB, SDP, RDS, MPLS, VXLAN, NVGRE, GENEVE, SRP, iSER, NFS RDMA, SMB Direct, NVMf et uDAPL. Les systèmes supportés comprennent RHEL/CentOS, Windows, FreeBSD, VMware, OpenFabrics Enterprise Distribution et OpenFabrics Windows Distribution.
