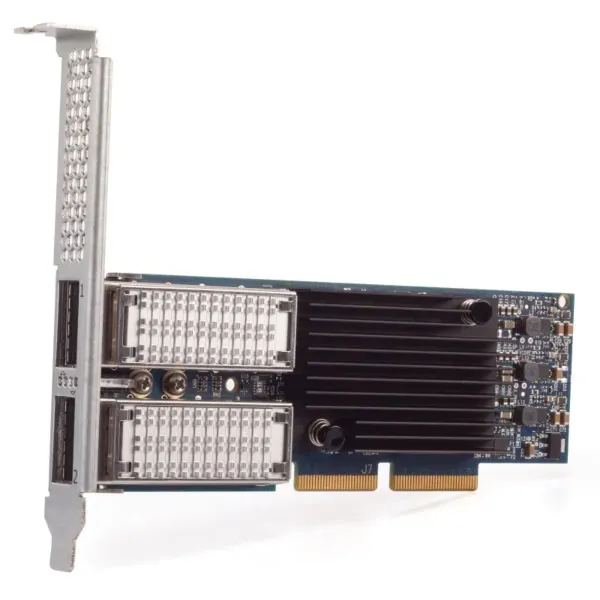

NVIDIA Mellanox ConnectX-3 Pro - Cartes réseau InfiniBand et Ethernet PCIe 3.0

Cette gamme est composée des références suivantes : MCX311A-XCCT, MCX312B-XCCT, MCX313A-BCCT, MCX314A-BCCT, MCX353A-FCCT, MCX354A-FCCT.

Les cartes NVIDIA Mellanox ConnectX-3 Pro sont des cartes réseau PCIe 3.0 destinées aux environnements Ethernet, InfiniBand et Data Center Bridging. Cette série couvre des modèles 10GbE, 40/56GbE et VPI FDR 56Gb/s, en simple ou double port selon la référence. Les cartes s’adressent aux centres de données, clouds publics et privés, environnements HPC, bases de données en cluster, traitements parallèles, services transactionnels et applications d’entrée/sortie embarquées à hautes performances.

Les références MCX311A-XCCT et MCX312B-XCCT correspondent aux versions Ethernet 10GbE, respectivement en simple port et double port. Les références MCX313A-BCCT et MCX314A-BCCT correspondent aux versions Ethernet 40/56GbE, respectivement en simple port et double port. Les références MCX353A-FCCT et MCX354A-FCCT correspondent aux versions VPI FDR 56Gb/s ou Ethernet 40/56GbE, respectivement en simple port et double port. Toutes les références documentées utilisent une interface hôte PCIe 3.0 x8, compatible PCIe 1.1 et PCIe 2.0.

La connectique physique doit être distinguée selon les références : SFP+ pour les modèles 10GbE, QSFP pour les modèles 40/56GbE et VPI FDR. La documentation indique la prise en charge des câbles cuivre passifs avec protection ESD, des câbles optiques et actifs alimentés, ainsi que l’utilisation d’un module QSA pour la connectivité QSFP vers SFP+. Cette information est essentielle pour choisir les câbles, modules et commutateurs compatibles.

La gamme ConnectX-3 Pro ajoute des moteurs de déchargement matériel pour les réseaux virtualisés VXLAN et NVGRE. Ces fonctions permettent de traiter les trafics encapsulés avec de meilleures performances, en limitant la charge imposée à l’hyperviseur. Les cartes prennent aussi en charge RDMA, RoCE, les déchargements TCP/UDP/IP sans état, CORE-Direct, l’accélération des communications GPU, SR-IOV, la virtualisation d’entrée/sortie matérielle, la qualité de service de bout en bout et le contrôle de congestion.

Les fonctions InfiniBand comprennent la conformité IBTA 1.2.1, le contrôle de congestion matériel, 16 millions de canaux d’entrée/sortie, une MTU de 256 à 4Kbyte et des messages jusqu’à 1Gbyte. Les fonctions InfiniBand avancées comprennent le transport fiable matériel, les déchargements d’opérations collectives, l’accélération des communications GPU, le multicast fiable matériel, le transport Extended Reliable Connected et les opérations atomiques avancées.

Les fonctions Ethernet comprennent IEEE 802.3ae pour 10 Gigabit Ethernet, IEEE 802.3ba pour 40 Gigabit Ethernet, IEEE 802.3ad pour l’agrégation de liens, IEEE 802.3az pour Energy Efficient Ethernet, IEEE 802.1Q et 802.1p pour les VLAN et priorités, IEEE 802.1Qau pour la notification de congestion, IEEE 802.1Qbg, ETS, Priority-based Flow Control et IEEE 1588v2. Le support des trames jumbo jusqu’à 9600B est également indiqué.

Les cartes NVIDIA Mellanox ConnectX-3 Pro prennent en charge FlexBoot pour le démarrage distant sur InfiniBand, Ethernet ou iSCSI. Le support logiciel couvre OpenFabrics, Open MPI, OSU MVAPICH, Intel MPI, MS-MPI, Platform MPI, TCP/UDP, EoIB, IPoIB, RDS, SRP, iSER, NFS RDMA et uDAPL. Les systèmes supportés comprennent Windows Server, les distributions Linux, FreeBSD, OpenFabrics Enterprise Distribution, OpenFabrics Windows Distribution, VMware ESXi et Citrix XenServer.
